Sany SKT90S(МКПП) — Тормозная система
Карьерный самосвал· 90 позиций в составе· 1 моделей

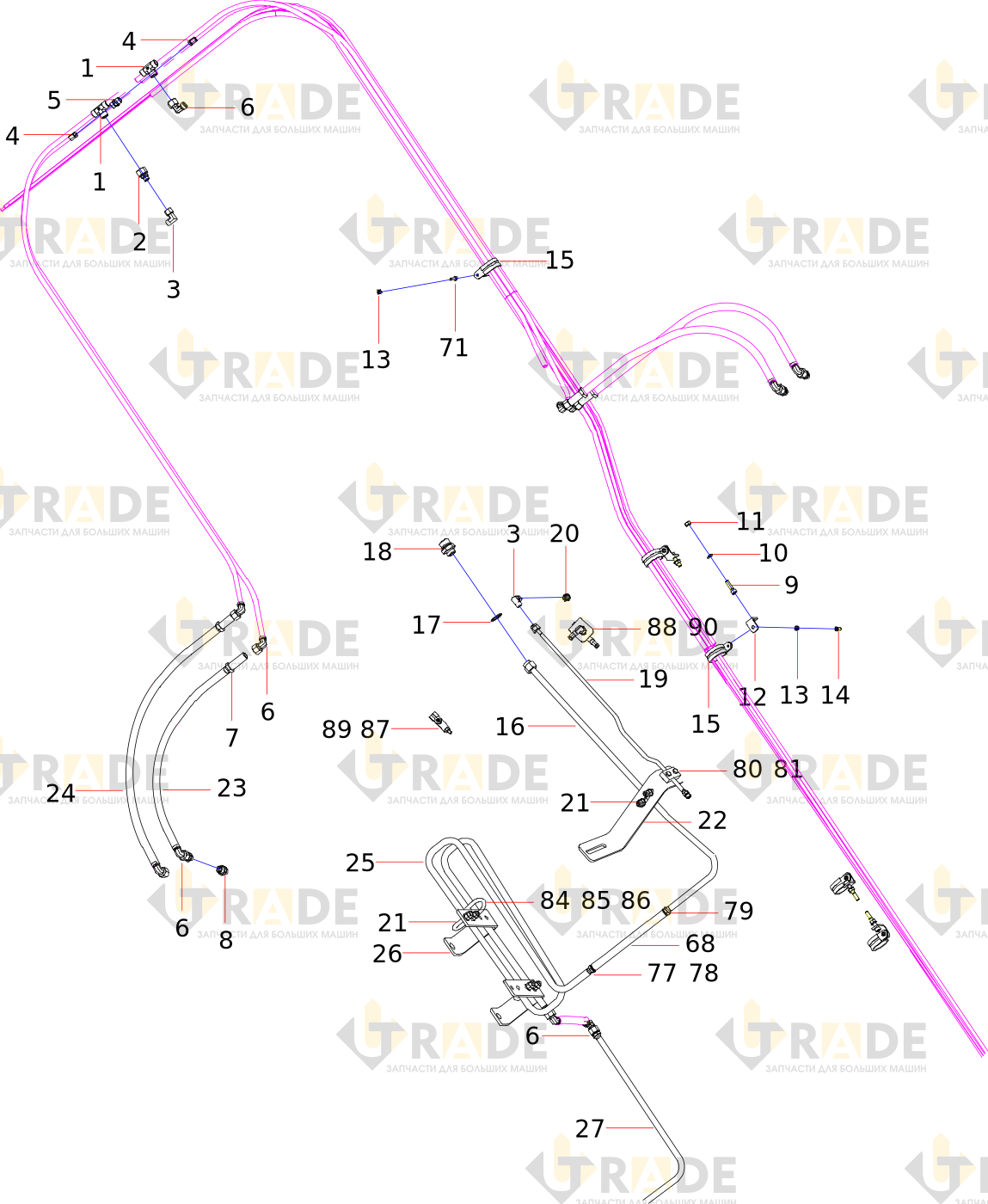

Взрыв-схема узла «Тормозная система» Sany SKT90S(МКПП): состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
45 из 90- Тройниковый соединитель
- Стыковое прямое укороченное резьбовое соединение
- Прямоугольное комбинированное соединение
- Проходное соединение
- Стыковое прямое укороченное резьбовое соединение
- Прямоугольное комбинированное соединение
- Соединение переходной пластины
- Торцевое проходное соединение
- Винт
- Шайба
- Гайка
- Держатель трубного хомута
- Гайка
- Винт
- Стальная труба в сборе
- Зажим для провода
- Шайба
- Переходный патрубок
- Стальная труба в сборе
- Торцевое проходное соединение
- Хомут трубопровода
- Кронштейн стальной трубы
- Резиновая труба
- Резиновая труба
- Стальная труба в сборе
- Кронштейн стальной трубы
- Стальная труба в сборе
- Болт
- Шайба
- Гайка
- Пробка
- Торцевое проходное соединение
- Пружинная шайба
- Насадка
- Гайка
- Пружинная шайба
- Болт
- Поддержка для воздушного резервуара 2
- Пробка
- Электромагнитный клапан в сбореузел
- Болт
- Воздушный бак
- Сушилка для совместного монтажаузел
- Кронштейн крепления
- Болт
Ещё 45 позиций состава и артикулы — после регистрации.
