Sany SKT90S(МКПП) — Система рулевого управления
Карьерный самосвал· 75 позиций в составе

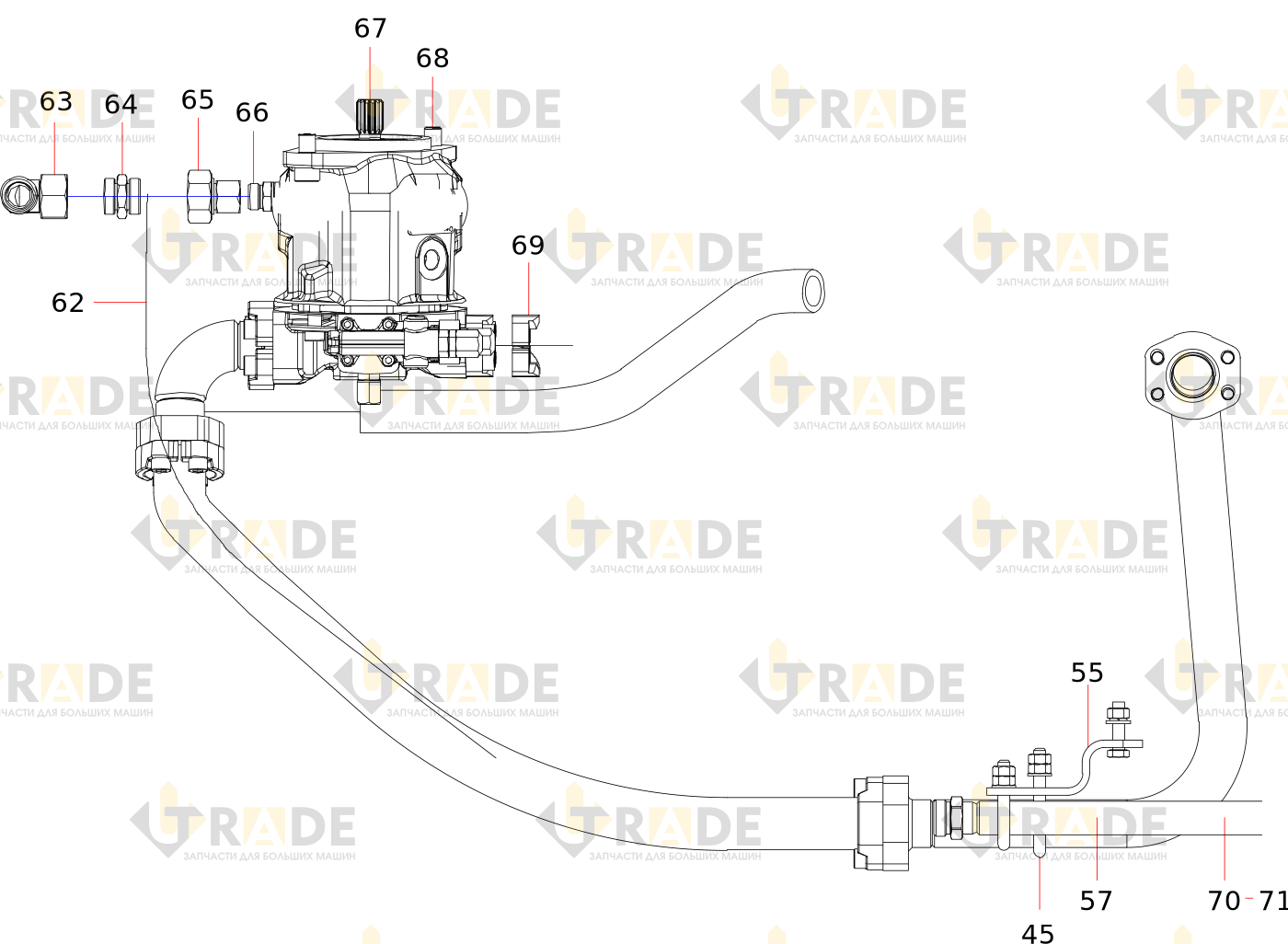

Взрыв-схема узла «Система рулевого управления» Sany SKT90S(МКПП): состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- Кольцо O-образное
- Разъемный фланец
- Винт
- Стальная труба в сборе
- Стальная труба в сборе
- Винт
- Насадка
- Стальная труба в сборе
- Стальная труба в сборе
- L-образный комбинированный тройник
- Болт
- Шайба
- Шайба
- Гайка
- Пружинная шайба
- Насадка
- Хомут трубопровода
- Хомут трубопровода
- Винт
- Держатель трубного хомута
- Стальная труба в сборе
- Прямоугольное комбинированное соединение
- Держатель трубного хомута
- Гайка
- Шайба
- Пружинная шайба
- Болт
- Хомут энергоаккумулятора
- Резиновая подкладка
- Поршневой аккумуляторузел
- Винт
- Торцевое проходное соединение
- Насадка
- Болт
- Торцевое проходное соединение
- Болт
- Стальная труба в сборе
- Шланг в сборе
