Sany SKT90S(МКПП) — Кабина в сборе
Карьерный самосвал· 50 позиций в составе

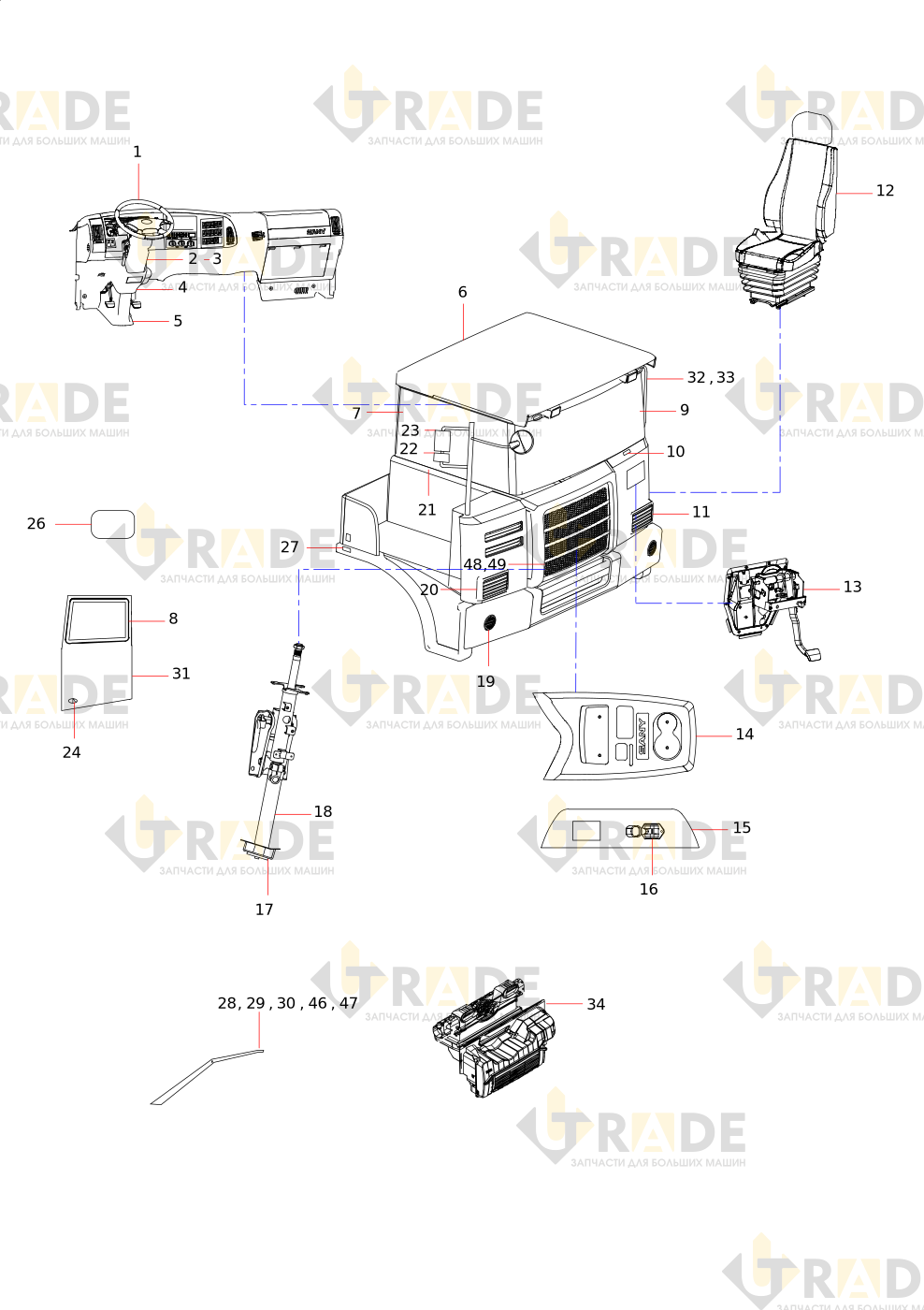

Взрыв-схема узла «Кабина в сборе» Sany SKT90S(МКПП): состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Рулевое колесо в сборе
- Крышка колонны трубы задний кожух
- Крышка трубной колонки передний кожух
- Крышка трубной колонки передняя гильза
- Круглая резиновая прокладка
- Заднее лобовое стекло
- Боковое стекло платформы
- Раздвижное окно
- Лобовое стекло
- Звено стеклоочистителя
- Левый передний комбинированный фонарь
- Водительское сиденье
- Педаль тормоза в сборе (автоматическая коробка передач)
- Бокс для хранения
- Консоль управления
- Клапан ручного тормоза в сборе
- Кронштейн в сборе
- Карданная передача рулевого управления в сбореузел
- Передняя противотуманная фара
- Правая передняя комбинированная лампа
- Боковой стеклоочиститель
- Зеркало заднего вида
- Зеркало заднего вида
- Ручка дверного замка
- Внутренний потолочный свет кабины
Ещё 25 позиций состава и артикулы — после регистрации.
