Sany SKT90S(МКПП) — Рама в сборе
Карьерный самосвал· 60 позиций в составе
Взрыв-схема узла «Рама в сборе» Sany SKT90S(МКПП): состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

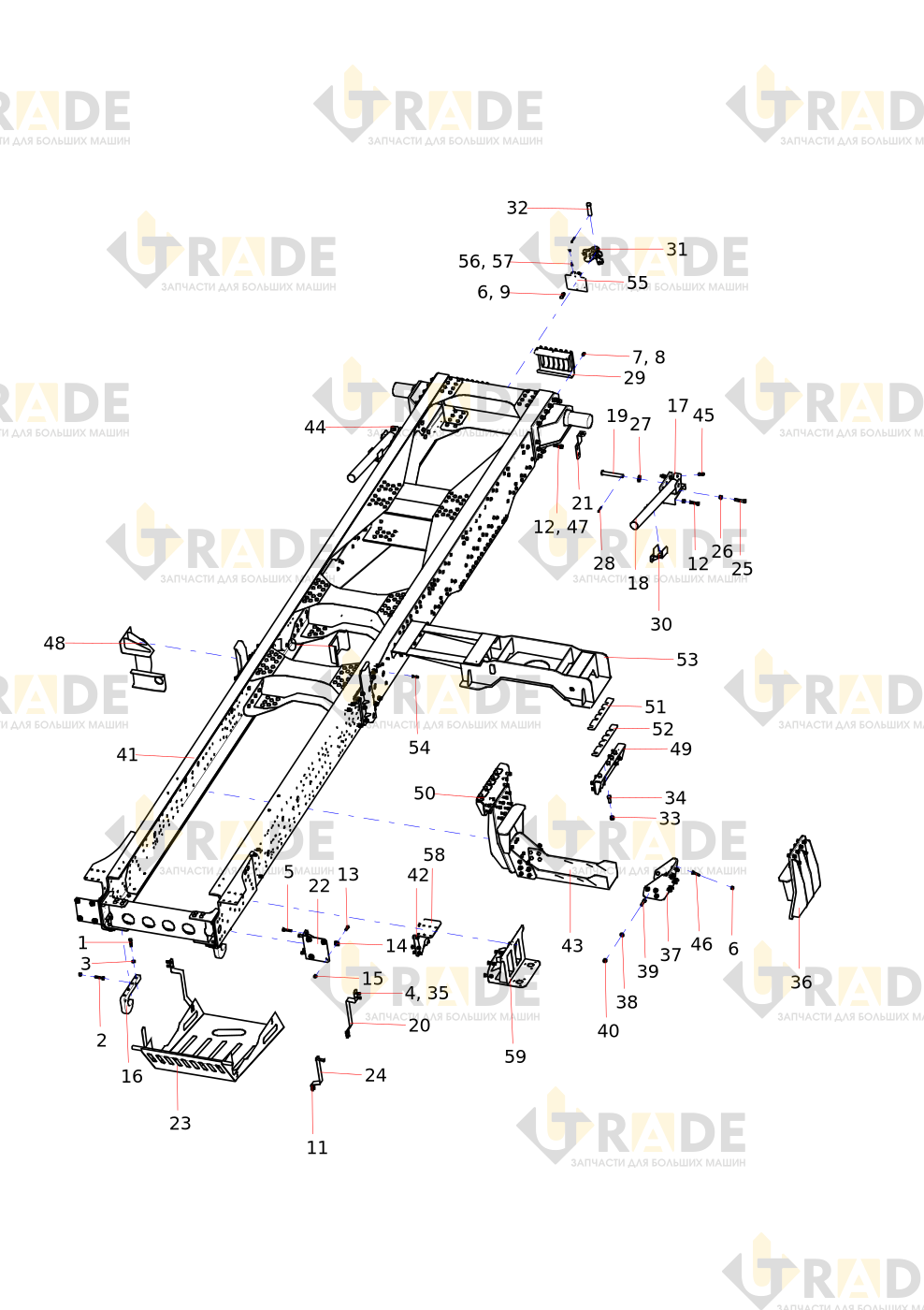

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- Болт
- Болт
- Шайба
- Гайка
- Болт
- Гайка
- Болт
- Гайка
- Болт
- Гибочная пластина
- Шайба
- Болт
- Болт
- Шайба
- Передний буксирный крюк
- Гайка
- Левая опора безопасности монтажное сиденье
- Круглая труба
- Соединительная пластина
- Монтажная пластина
- Соединительное сиденье бампера
- Вал штифта
- Передняя защитная решетка
- Соединительная пластина
- Болт
- Гайка
- Шайба
- Седло пружины
- Кронштейн хвостового фонаря
- Штырь крючка прицепа
Ещё 30 позиций состава и артикулы — после регистрации.
