Caterpillar D6R XL — Тормоз и привод дифференциала в сборе
· 70 позиций в составе· 2 моделей
Взрыв-схема узла «Тормоз и привод дифференциала в сборе» Caterpillar D6R XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

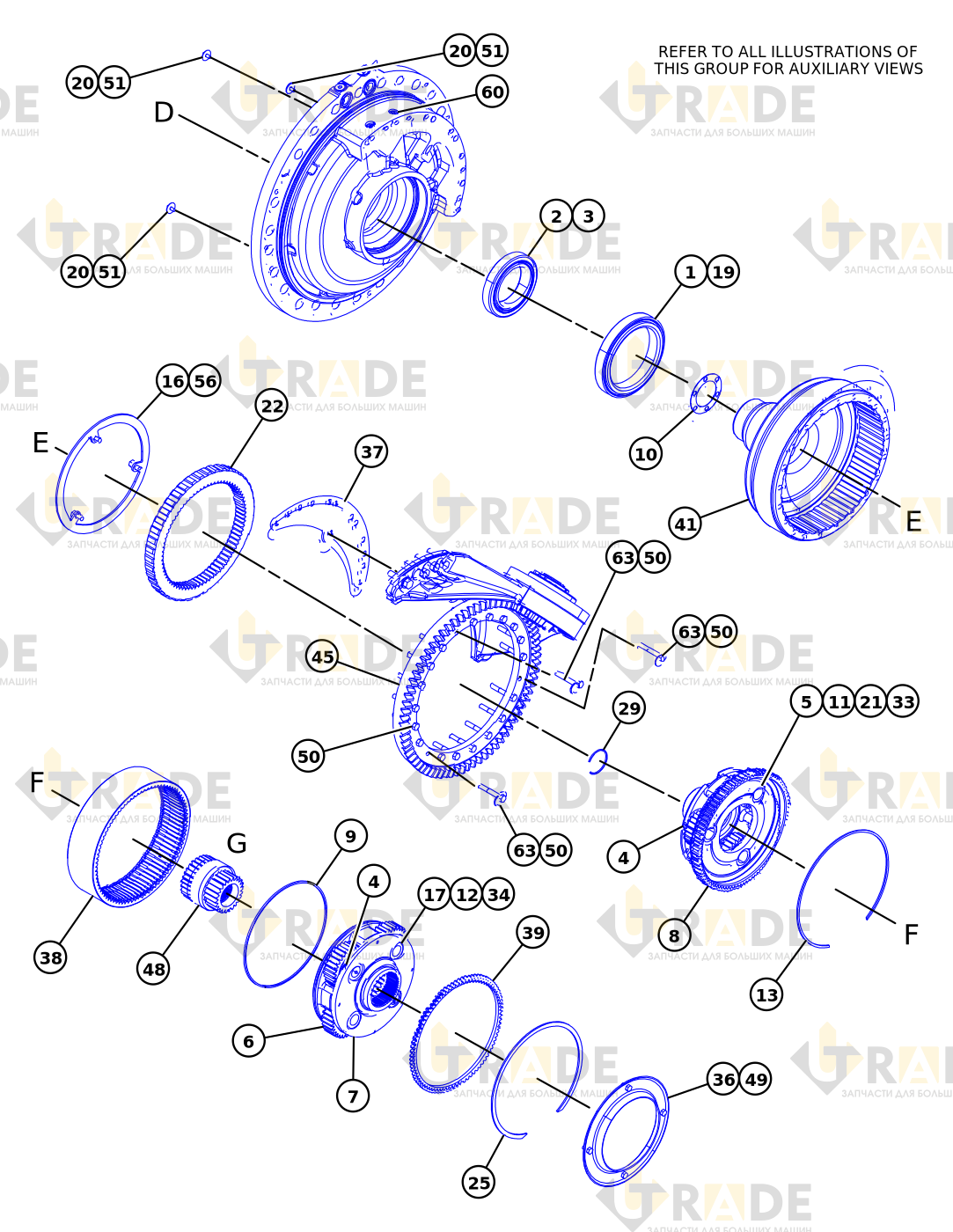

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- КРЫШКА - ПОДШИПНИК1
- КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК В СБОРЕ1
- КРЫШКА - ПОДШИПНИК1
- ШТОК - ПРУЖИНА7
- ОСЬ САТЕЛЛИТА3
- ШЕСТЕРНЯ - ПЛАНЕТАРНОЙ ПЕРЕДАЧИ4
- ВОДИЛО ПЛАНЕТАРНОГО МЕХАНИЗМА1
- ВОДИЛО ПЛАНЕТАРНОГО МЕХАНИЗМА1
- КОЛЬЦО - УПЛОТНИТЕЛЬНОЕ1
- НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК1
- ПОДШИПНИК В СБОРЕ - РОЛИКОВЫЙ3
- ПОДШИПНИК В СБОРЕ - РОЛИКОВЫЙ4
- СТОПОРНОЕ КОЛЬЦО1
- ГРОВЕРНАЯ ШАЙБА1
- ШАЙБА1
- ПЛАСТИНА1
- ОСЬ САТЕЛЛИТА4
- УПОРНАЯ ШАЙБА2
- КОНИЧЕСКИЙ ПОДШИПНИК1
- ШАЙБА3
- ШЕСТЕРНЯ - ПЛАНЕТАРНОЙ ПЕРЕДАЧИ3
- ЗУБЧАТОЕ КОЛЕСО - КОЛЬЦЕВОЕ1
- ПРУЖИННЫЙ ДИСК1
- ДИСК - ФРИКЦИОННЫЙ4
- КОЛЬЦО - СТОПОРНОЕ1
- КРЫШКА - ПОДШИПНИК2
- КОЛЬЦО1
- Фрикционная пластина и тормозная пластина3
- КОЛЬЦО - СТОПОРНОЕ1
- СТУПИЦА1
- ДЕРЖАТЕЛЬ1
- ПЛАСТИНА1
- ДИСК - УПОРНЫЙ6
- ДИСК - УПОРНЫЙ8
- КОНТРГАЙКА - ПОДШИПНИК1
Ещё 35 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы D6R XL
