Caterpillar D6R XL — Фильтр и трубопроводы топливные в сборе
· 49 позиций в составе· 2 моделей

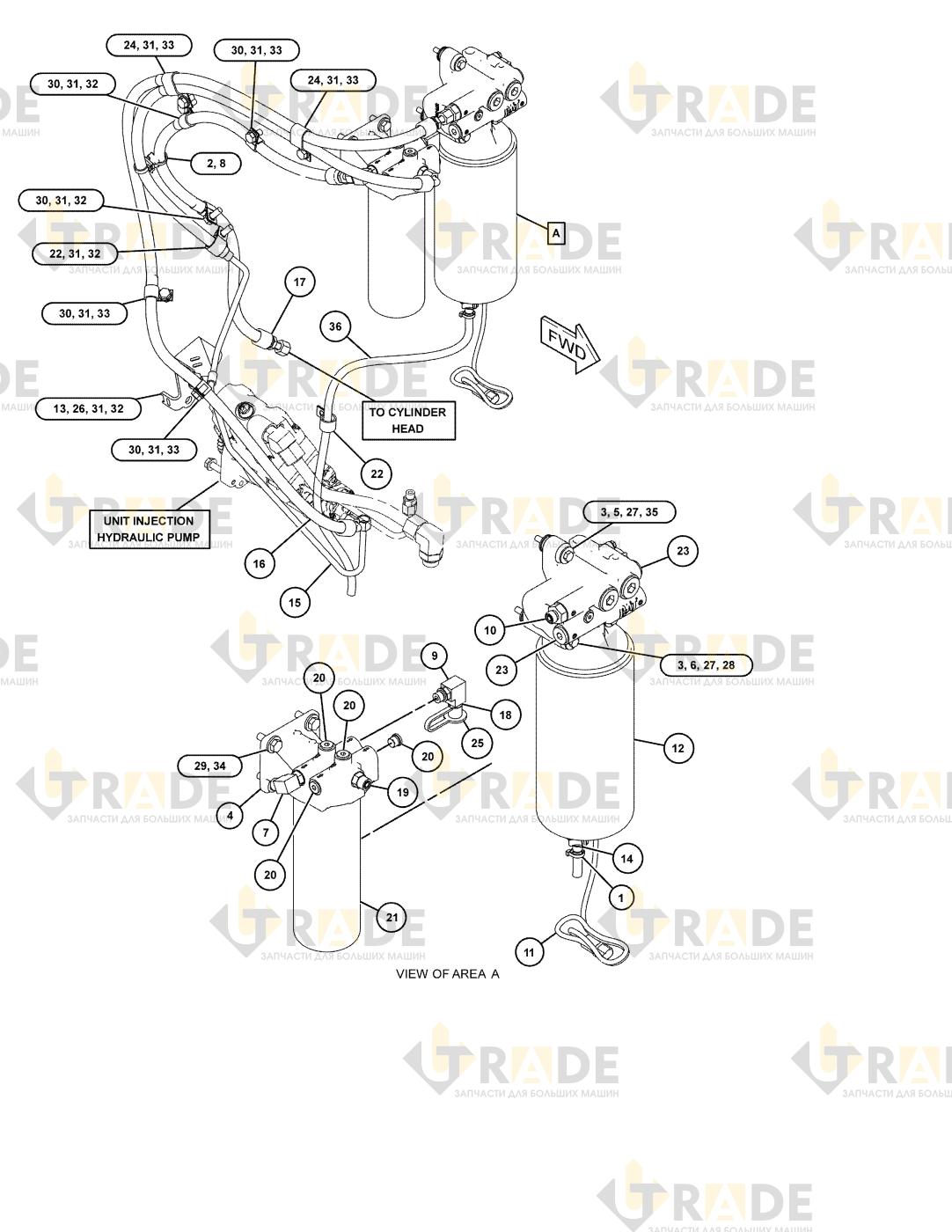

Взрыв-схема узла «Фильтр и трубопроводы топливные в сборе» Caterpillar D6R XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- КАБЕЛЬНАЯ СТЯЖКА1
- КАБЕЛЬНАЯ СТЯЖКА2
- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА6
- ОСНОВАНИЕ В СБОРЕ - ТОПЛИВНЫЙ ФИЛЬТР1
- ШПИЛЬКА - ПОЛАЯ1
- ПРОКЛАДКА1
- ПРОКЛАДКА2
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КРЕПЕЖ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ГРУППА ДАТЧИКА УРОВНЯ ЖИДКОСТИ1
- Насос в сборе первичный фильтр топлива и фильтрующий элемент1
- КРОНШТЕЙН В СБОРЕ1
- СЛИВ В СБОРЕ1
- ФИКСАТОР1
- РАЗЪЕМ1
- Шланги и трубки в сборе1
- ШЛАНГ В СБОРЕ1
Ещё 24 позиций состава и артикулы — после регистрации.
