Caterpillar D6R XL — Конфигурация бульдозера
· 35 позиций в составе· 1 моделей

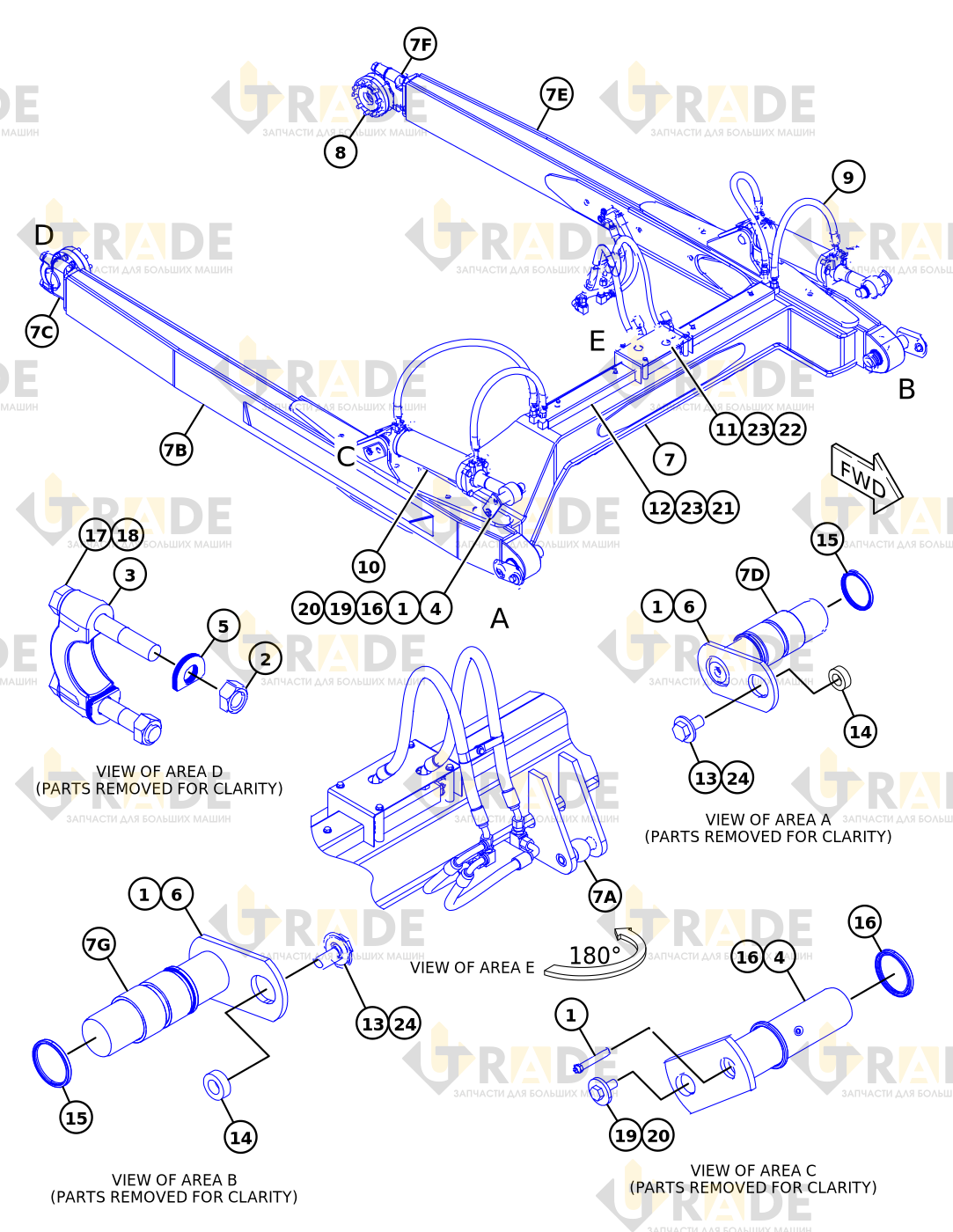

Взрыв-схема узла «Конфигурация бульдозера» Caterpillar D6R XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- ПЕРЕХОДНИК6
- ГАЙКА4
- КРЫШКА В СБОРЕ - ПОДШИПНИК2
- ПАЛЕЦ В СБОРЕ4
- РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА52
- ПАЛЕЦ В СБОРЕ2
- Рукоять и подшипник в сборе1
- ЦАПФА2
- РЫЧАГ В СБОРЕ1
- ПОДШИПНИК В СБОРЕ1
- ВТУЛКА2
- РЫЧАГ В СБОРЕ1
- ПОДШИПНИК В СБОРЕ1
- ВТУЛКА2
- ГРУППА ЦАПФ ОТВАЛА1
- БОЛТ20
- ШАЙБА20
- Трубопроводы в сборе — гидроцилиндры наклона и опрокидывания1
Ещё 17 позиций состава и артикулы — после регистрации.
