Caterpillar D6R XL — Кондиционер в сборе
· 49 позиций в составе· 2 моделей
Взрыв-схема узла «Кондиционер в сборе» Caterpillar D6R XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

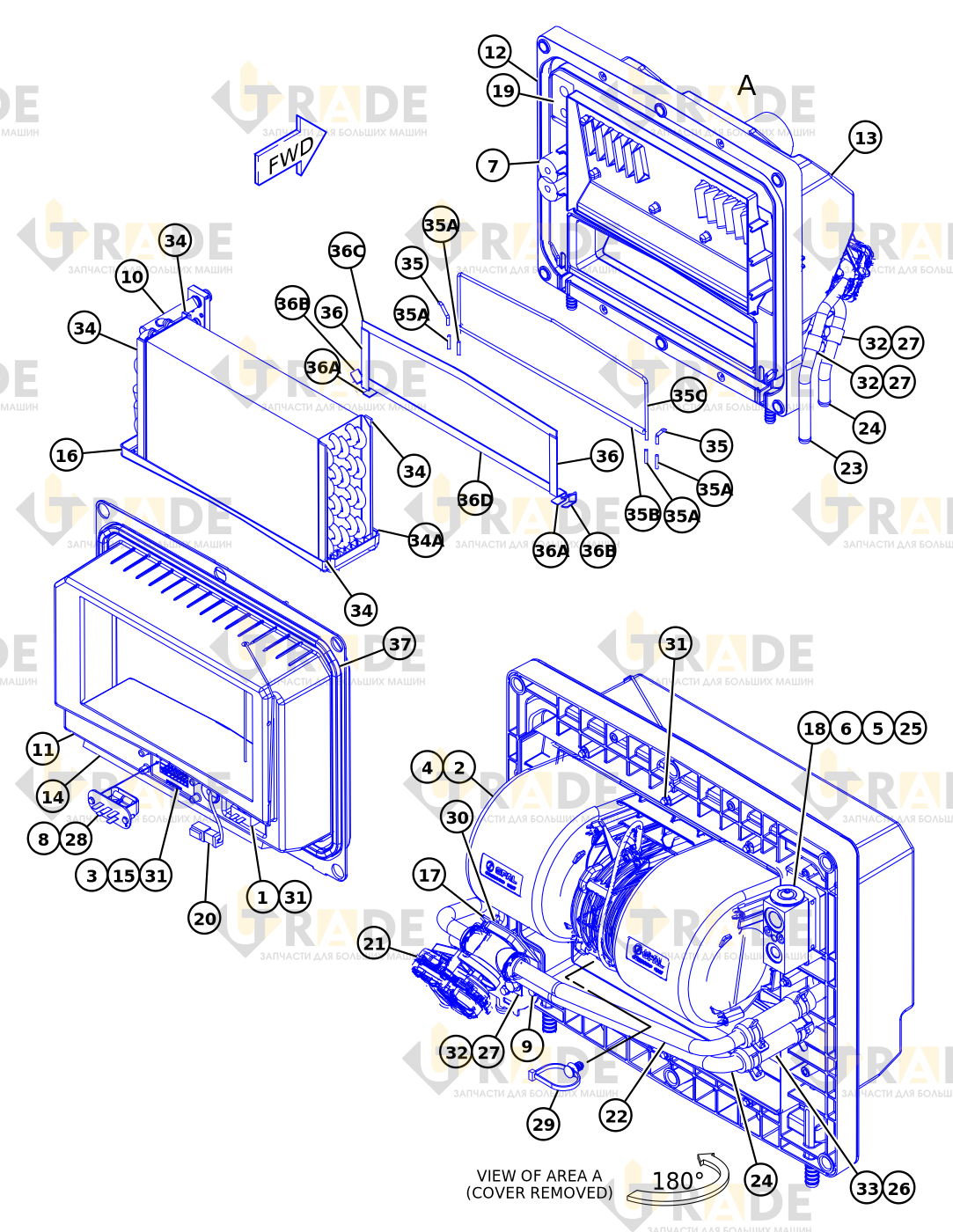

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- РЕЛЕ ТЕМПЕРАТУРЫ1
- ВИНТ - ГОЛОВКА ПОДДОНА3
- ОГРАЖДЕНИЕ1
- ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА1
- Комплект разъемов1
- КОНТАКТ РАЗЪЕМА2
- УПЛОТНЕНИЕ - ИНТЕГРИРОВАННОЕ1
- УПЛОТНЕНИЕ - ИНТЕГРИРОВАННОЕ1
- ПРОКЛАДКА2
- РЕЗИСТОР В СБОРЕ1
- ВИНТ - САМОРЕЗ2
- ЗМЕЕВИК В СБОРЕ ИСПАРИТЕЛЯ1
- КОРПУС1
- КОРПУС1
- КОРПУС1
- УПЛОТНЕНИЕ1
- ПЛАСТИНА1
- ДРЕНАЖНЫЙ ПОДДОН1
- КРОНШТЕЙН В СБОРЕ1
- РАСШИРИТЕЛЬНЫЙ КЛАПАН1
- УПЛОТНЕНИЕ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЛАТФОРМА1
- ГР. ВОДЯНОГО КЛАПАНА1
- ПАТРУБОК1
- ПАТРУБОК1
Ещё 24 позиций состава и артикулы — после регистрации.
