Caterpillar D3K XL — Проводка группы контроль уровня - полный
· 99 позиций в составе· 1 моделей

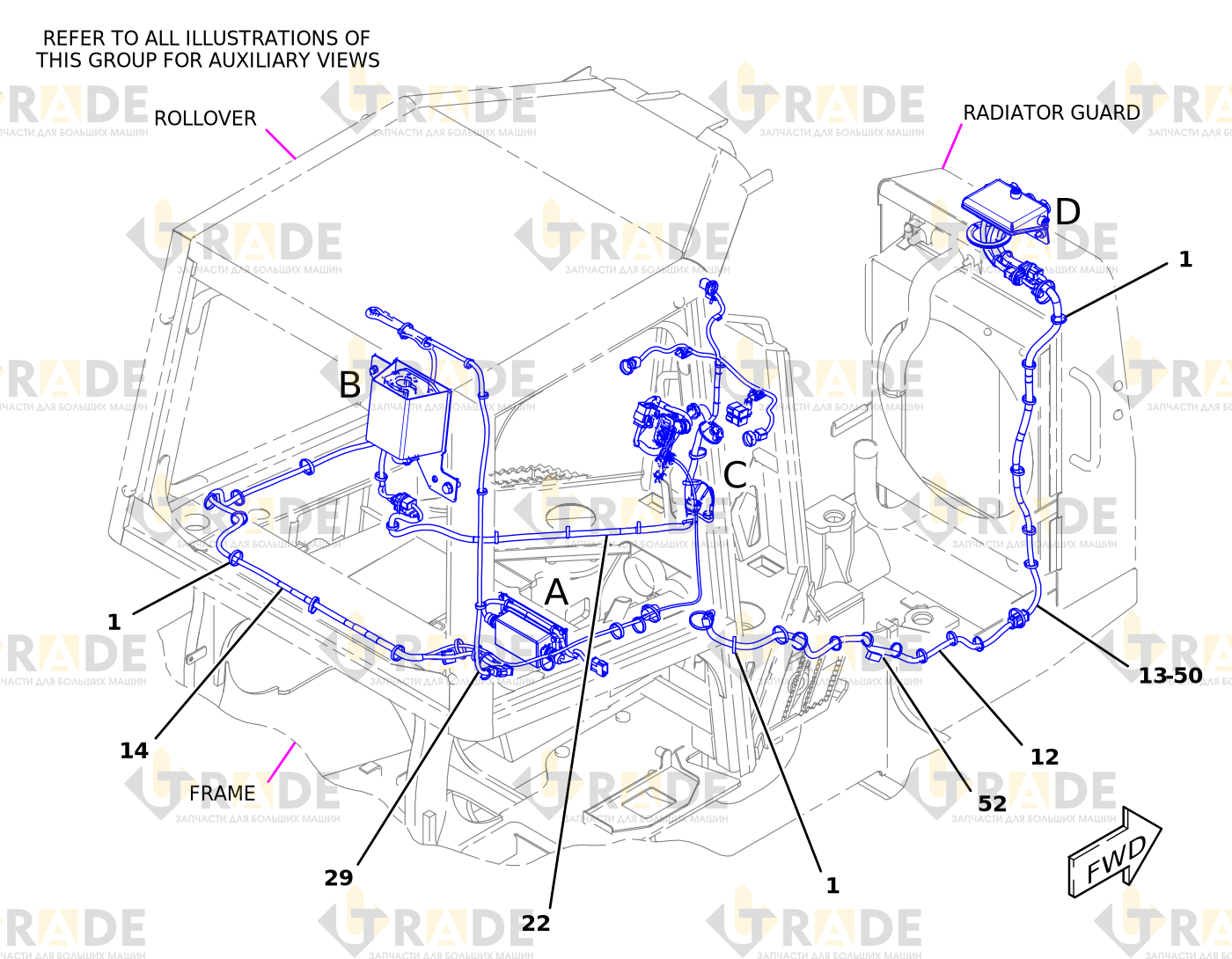

Взрыв-схема узла «Проводка группы контроль уровня - полный» Caterpillar D3K XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
50 из 99- КАБЕЛЬНАЯ СТЯЖКА65
- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА6
- ПРОКЛАДКА3
- ЗАГЛУШКА - УПЛОТНЕНИЕ24
- ФИКСАТОР4
- КРУГЛАЯ ГАЙКА3
- Сигнализация1
- БЛОК ПИТАНИЯ В СБОРЕ1
- ВТУЛКА3
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПРОВОДКА1
- РОЗЕТКА - РАЗЪЕМ7
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- ЗАГЛУШКА - УПЛОТНЕНИЕ5
- Комплект разъемов1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЕРЕДНЯЯ ЧАСТЬ1
- Комплект заглушек2
- РОЗЕТКА - РАЗЪЕМ8
- ЖГУТ ПРОВОДОВ КАПОТА В СБОРЕ1
- КОНТАКТ РАЗЪЕМА4
- КОНТАКТ РАЗЪЕМА4
- КОНТАКТ РАЗЪЕМА9
- Комплект заглушек2
- Комплект заглушек1
- Комплект разъемов1
- Комплект разъемов1
- РАЗЪЕМ В СБОРЕ - РАЗЪЕМ2
- РОЗЕТКА - РАЗЪЕМ10
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПАНЕЛЬ1
- КОЛПАЧОК - РОЗЕТКИ1
- Комплект заглушек2
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- РОЗЕТКА - РАЗЪЕМ1
- ЛЕНТА
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДАТЧИК1
- ФИКСАТОР - ПРУЖИНА1
- КОНТАКТ РАЗЪЕМА2
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПРОВОДКА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПРОВОДКА1
- ПЛАСТИНА В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПАНЕЛЬ ПРИБОРОВ1
- КОНТАКТ РАЗЪЕМА6
- НАБОР - ШТЕКЕР ПОДКЛЮЧЕНИЯ1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ3
