Caterpillar D3K XL — Группа аккумулятор и проводка
· 104 позиций в составе· 1 моделей

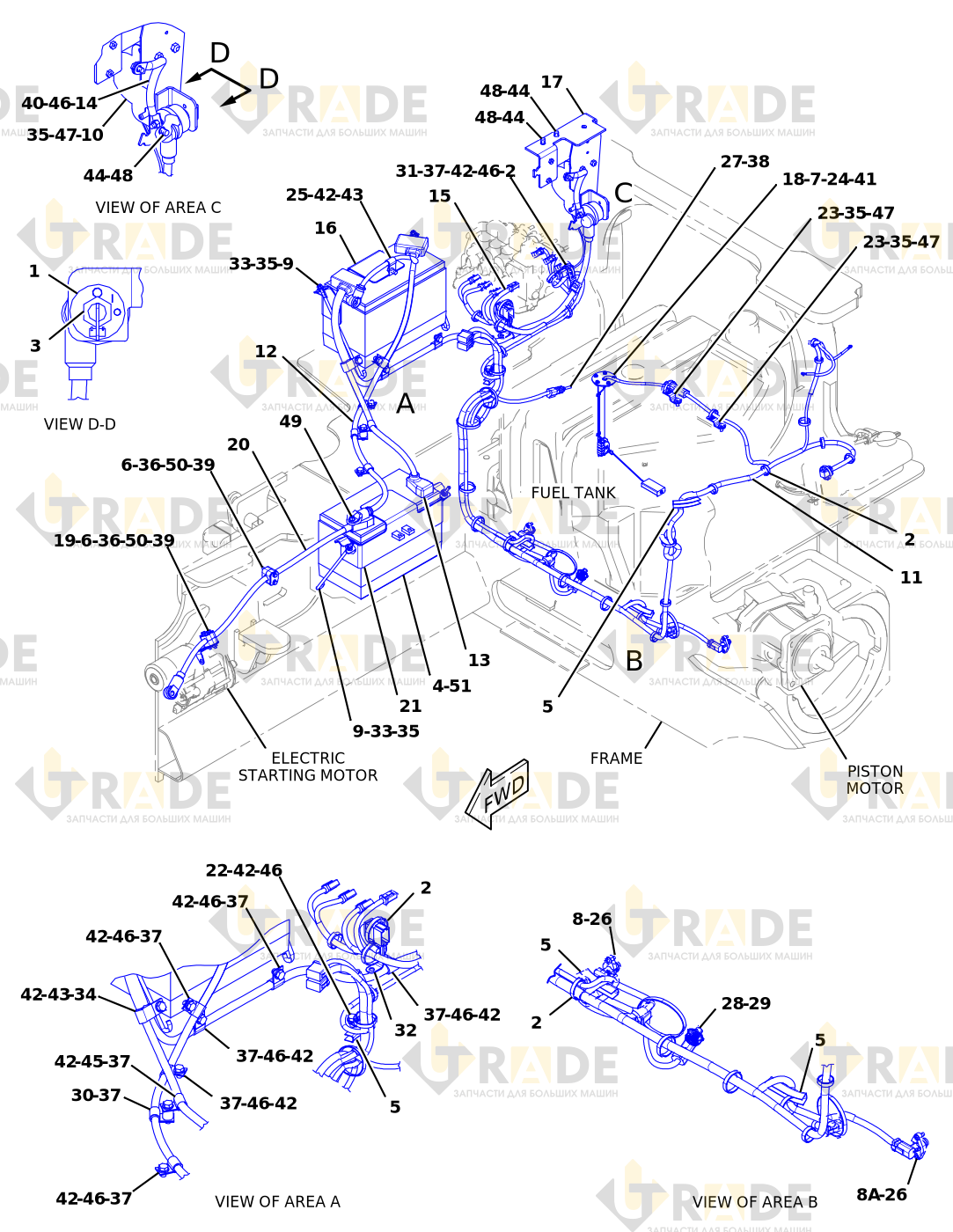

Взрыв-схема узла «Группа аккумулятор и проводка» Caterpillar D3K XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
52 из 104- ТАБЛИЧКА С УКАЗАНИЯМИ1
- КАБЕЛЬНАЯ СТЯЖКА32
- Выключатель отключения в сборе1
- АККУМУЛЯТОРНАЯ БАТАРЕЯ В СБОРЕ2
- КАНАЛ - НАКЛАДКА
- ЗАЖИМ - ПОЛУЗАЖИМ4
- ПРОКЛАДКА1
- ГРУППА ДАТЧИКА СКОРОСТИ1
- ГРУППА ДАТЧИКА СКОРОСТИ1
- ШТОК4
- СИГНАЛ В СБОРЕ1
- ПРОВОД - ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ
- КОНТАКТ РАЗЪЕМА2
- ВТУЛКА
- ЖГУТ ПРОВОДОВ В СБОРЕ - ШАССИ1
- НАБОР - ШТЕКЕР ПОДКЛЮЧЕНИЯ1
- Комплект заглушек1
- Комплект заглушек3
- Комплект заглушек2
- Комплект заглушек1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ2
- УПЛОТНЕНИЕ - РАЗЪЕМ1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- УПЛОТНЕНИЕ - РАЗЪЕМ1
- ЗАГЛУШКА - УПЛОТНЕНИЕ8
- Комплект разъемов1
- РОЗЕТКА - РАЗЪЕМ25
- РОЗЕТКА - РАЗЪЕМ7
- РОЗЕТКА - РАЗЪЕМ17
- КАБЕЛЬНАЯ СТЯЖКА5
- КЛЕММА - ВИЛКА2
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- КАБЕЛЬ В СБОРЕ1
- ИЗОЛЯЦИОННАЯ ЛЕНТА
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КЛЕММА - КАБЕЛЬ1
- КАБЕЛЬ
- КАБЕЛЬ
- КРЫШКА - КЛЕММА1
- ЧЕХОЛ ГОФРИРОВАННЫЙ1
- КАБЕЛЬ В СБОРЕ1
- КЛЕММА В СБОРЕ - БАТАРЕЯ1
- БОЛТ1
- ГАЙКА1
- КРЫШКА - КЛЕММА1
- КАБЕЛЬ
- КРЫШКА - КЛЕММА1
- КАБЕЛЬ В СБОРЕ1
- КАБЕЛЬ
- КЛЕММА - КАБЕЛЬ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КЛАПАН1
Ещё 52 позиций состава и артикулы — после регистрации.
