Caterpillar D3K XL — Группа двери кабины -правая
· 51 позиций в составе· 1 моделей

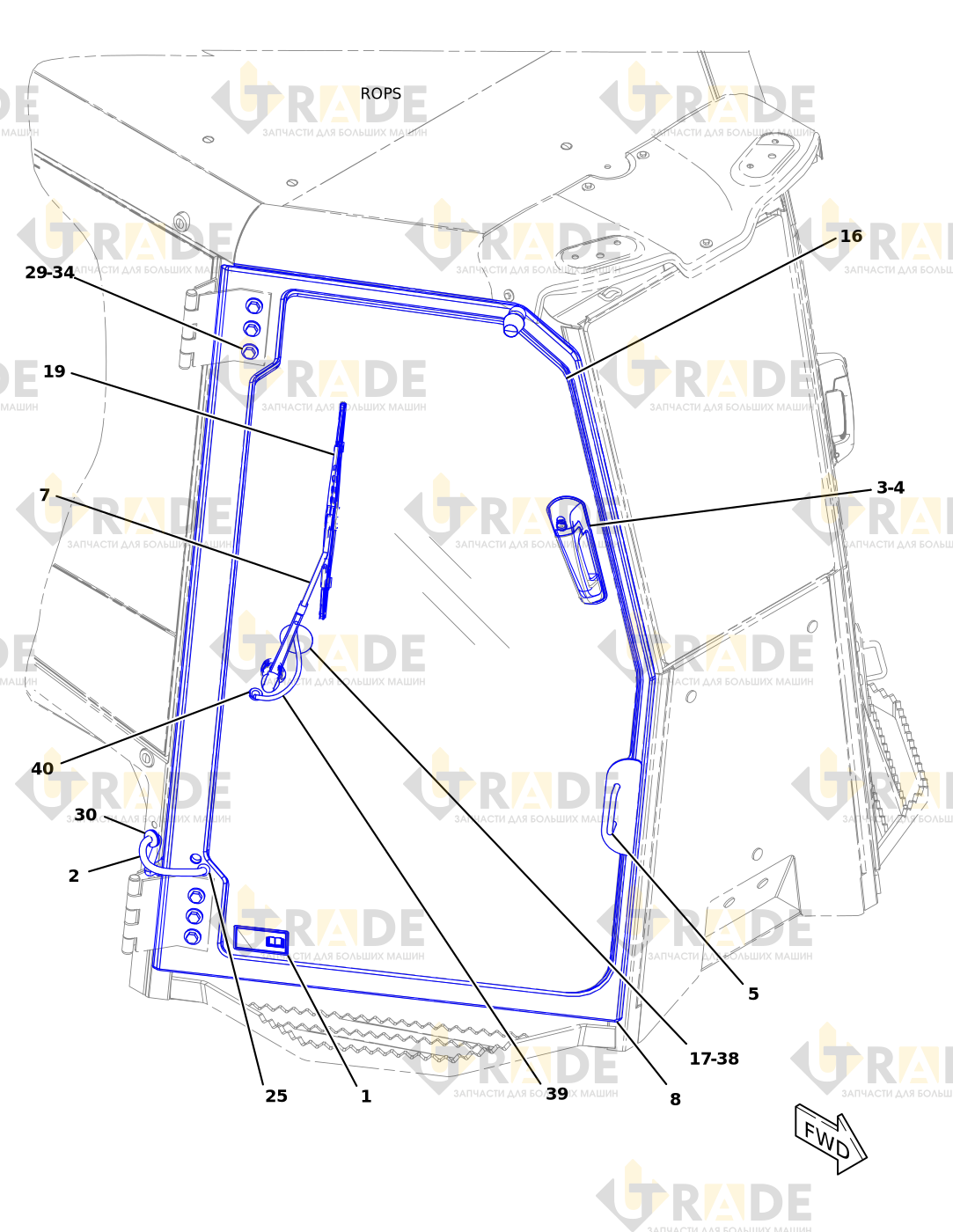

Взрыв-схема узла «Группа двери кабины -правая» Caterpillar D3K XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 51- КОЛПАЧКОВАЯ ГАЙКА2
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ1
- КОНТАКТ РАЗЪЕМА4
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- УПЛОТНЕНИЕ - РАЗЪЕМ1
- РОЗЕТКА - РАЗЪЕМ4
- РУЧКА В СБОРЕ - НАЖИМНАЯ1
- ПРОКЛАДКА1
- УДАРНИК В СБОРЕ1
- ГРУППА ЭЛЕКТРОДВИГАТЕЛЯ - СТЕКЛООЧИСТИТЕЛЬ1
- РЫЧАГИ - СТЕКЛООЧИСТИТЕЛЬ1
- ФОРСУНКА В СБОРЕ - СТЕКЛООМЫВАТЕЛЯ1
- РАМА ДВЕРИ В СБОРЕ1
- ГАЙКА ПРИВАРНАЯ6
- ГАЙКА ПРИВАРНАЯ6
- КРЫШКА1
- ЗАМОК В СБОРЕ - ДВЕРНОЙ1
- СЕРЬГА1
- ШТИФТ2
- ТЯГА В СБОРЕ1
- СЕРЬГА1
- УГЛОВОЙ РЫЧАГ В СБОРЕ1
- УПЛОТНЕНИЕ
- ЗАГЛУШКА1
