Caterpillar D3K XL — Обогреватель группы кабина
· 71 позиций в составе· 1 моделей
Взрыв-схема узла «Обогреватель группы кабина» Caterpillar D3K XL: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

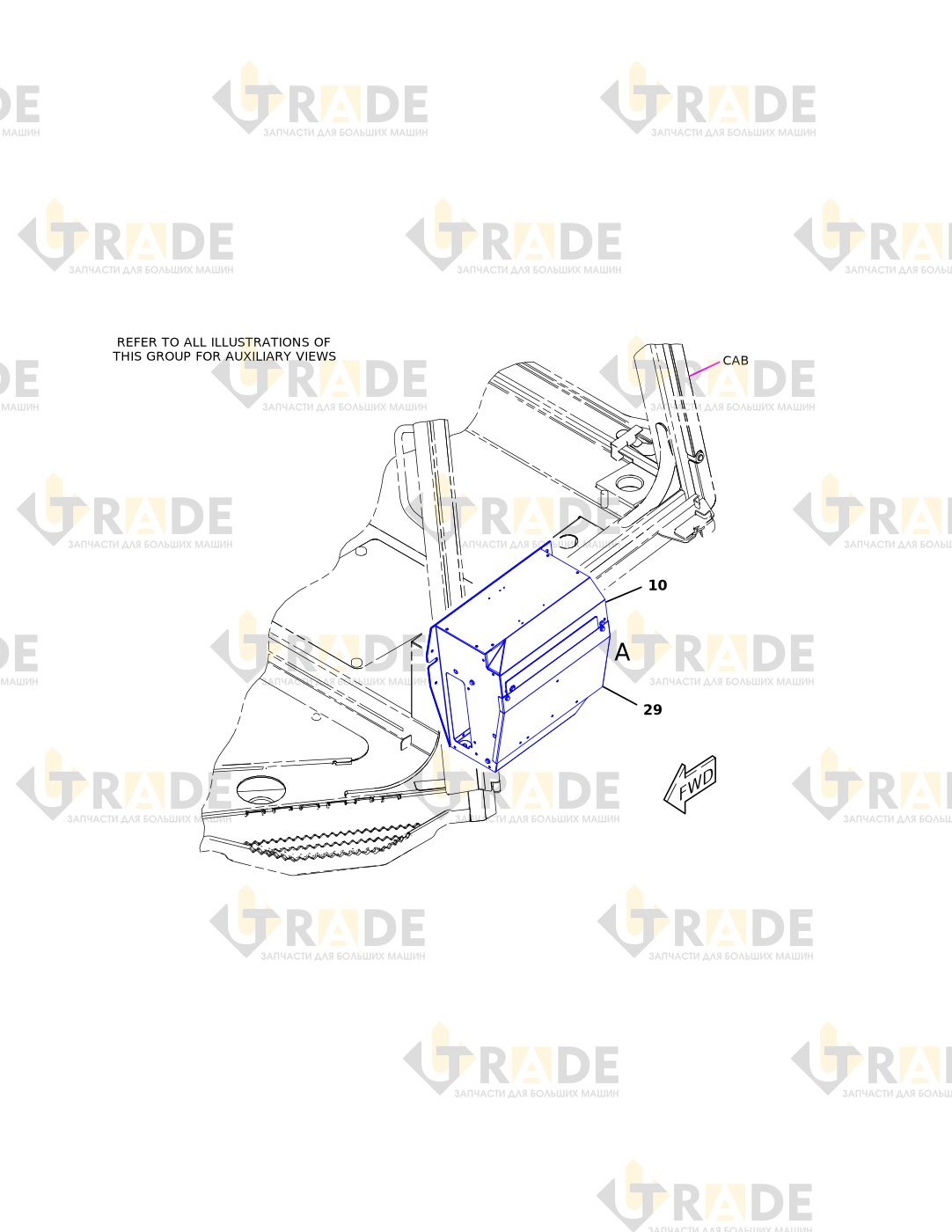

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- ПЛАСТИНА В СБОРЕ1
- КАБЕЛЬНАЯ СТЯЖКА4
- ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА1
- УПЛОТНЕНИЕ1
- Клипса лесенки1
- ВТУЛКА1
- СТЯЖКА "PUSH MOUNT"3
- ЗАГЛУШКА2
- ВИНТ - МАШИНА2
- КОРПУС КОНДИЦИОНЕРА В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ГАЙКА ПРИВАРНАЯ6
- ГАЙКА ПРИВАРНАЯ2
- ПРОКЛАДКА1
- ПРИВОД1
- УПЛОТНЕНИЕ2
- ЖГУТ ПРОВОДОВ В СБОРЕ - ЭЛЕКТРОДВИГАТЕЛЬ1
- КОРПУС - РОЗЕТКА3
- КОНТАКТ РАЗЪЕМА4
- КОНТАКТ РАЗЪЕМА3
- КОНТАКТ РАЗЪЕМА1
- Комплект заглушек1
- НАБОР - ШТЕКЕР ПОДКЛЮЧЕНИЯ1
- ЗАГЛУШКА - УПЛОТНЕНИЕ1
- Комплект разъемов1
- КОМПЛЕКТ - РОЗЕТОЧНАЯ ЧАСТЬ РАЗЪЕМА1
- РОЗЕТКА - РАЗЪЕМ3
- Контактный разъем2
- КЛЕММА - ЛЕЗВИЕ2
- КЛЕММА - ЛЕЗВИЕ3
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ПЛАСТИНА1
- ЗАГЛУШКА2
- ВЕНТИЛЯТОР САЛОНА В СБОРЕ1
- ПРОКЛАДКА1
- ПРОКЛАДКА1
Ещё 35 позиций состава и артикулы — после регистрации.
