Hangcha CPQYD25-XRW21 — Трубка масла наклона Все модели грузовиков
· 37 позиций в составе

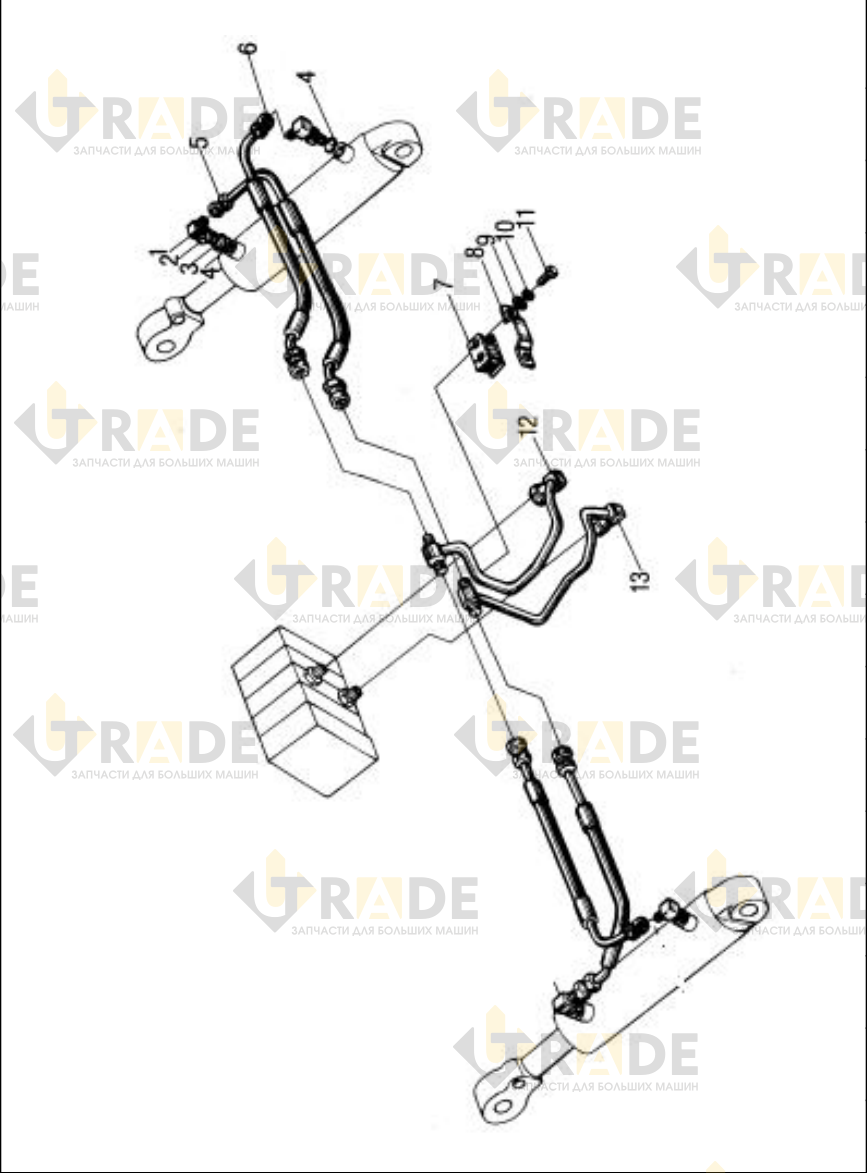

Взрыв-схема узла «Трубка масла наклона Все модели грузовиков» Hangcha CPQYD25-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Соединение 90°4
- Отвод4
- Соединитель4
- Контрящая гайка4
- Стопорное кольцо4
- Уплотнительное кольцо P114
- Резиновый трубопровод в сборе2
- Резиновый трубопровод в сборе2
- Резиновый трубопровод в сборе1
- Резиновый трубопровод в сборе1
- Резиновый трубопровод в сборе2
- Резиновый трубопровод в сборе2
- Резиновый трубопровод в сборе1
- Резиновый трубопровод в сборе1
- Амортизатор1
- Хомут1
- Хомут1
- Палец 2 16 Шайба 82
- Шайба 82
Ещё 18 позиций состава и артикулы — после регистрации.
