Hangcha CPQYD25-XRW21 — Приводной мост в сборе G2CPCD20/25-XRW55F H2CPCD20/25-XRW56F R2CPCD20/25-XRW92F
· 40 позиций в составе

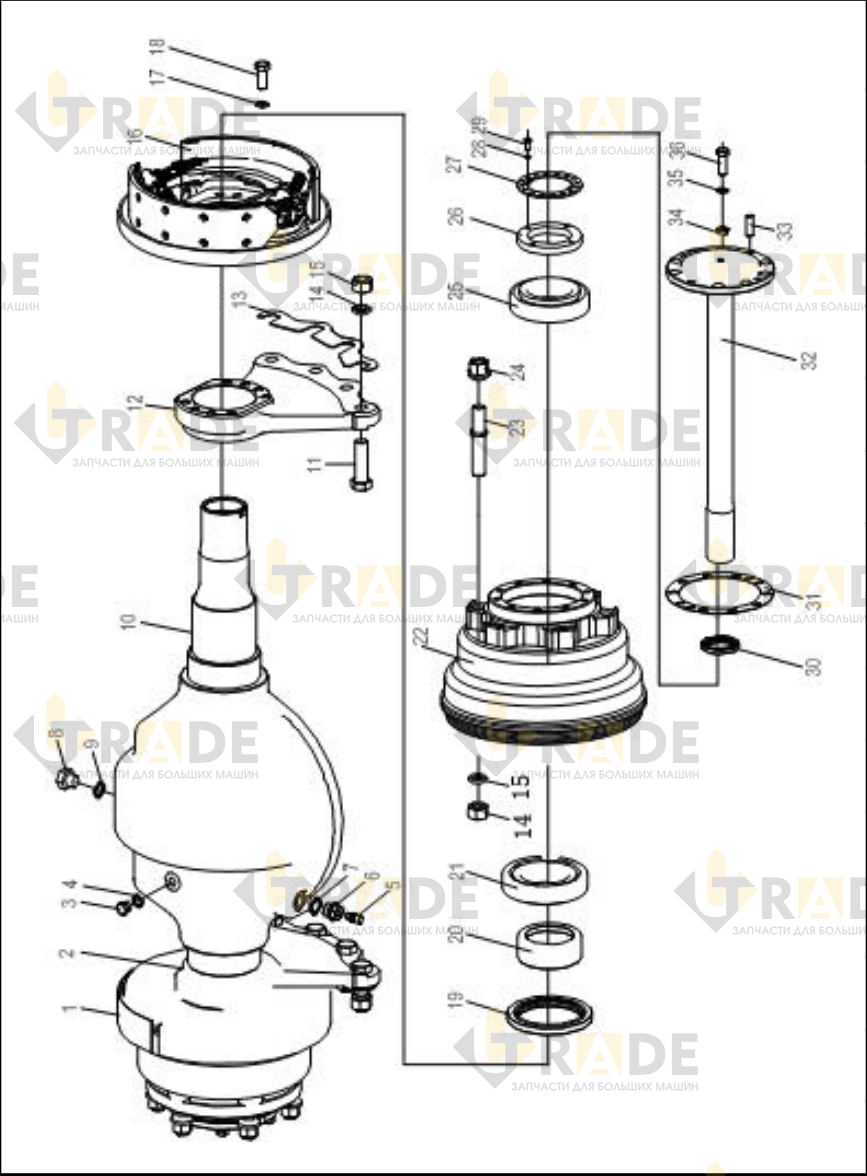

Взрыв-схема узла «Приводной мост в сборе G2CPCD20/25-XRW55F H2CPCD20/25-XRW56F R2CPCD20/25-XRW92F» Hangcha CPQYD25-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- Ведущий мост в сборе1
- Ведущий мост в сборе1
- Тормоз левый1
- Левая пластина1
- Левая пластина, пробка M16×1.51
- Прокладка 161
- Воздухоотводчик1
- Заглушка1
- Шайба1
- Заглушка1
- Прокладка 201
- Ось1
- Болт8
- Болт правой пластины1
- Пластина1
- Прокладка 2012
- Гайка12
- Гайка M20×1.5 тормоза в сборе, правый1
- Правый тормоз1
- Тормозной механизм правый в сборе16
Ещё 20 позиций состава и артикулы — после регистрации.
