Hangcha CPQYD25-XRW21 — Педаль тормоза и сцепления в сборе D3CPCD20/25-XRW33B1L3 CPYD20/25-XRW52B1 I3 CPQD20/25-XRW22B1J3
· 37 позиций в составе

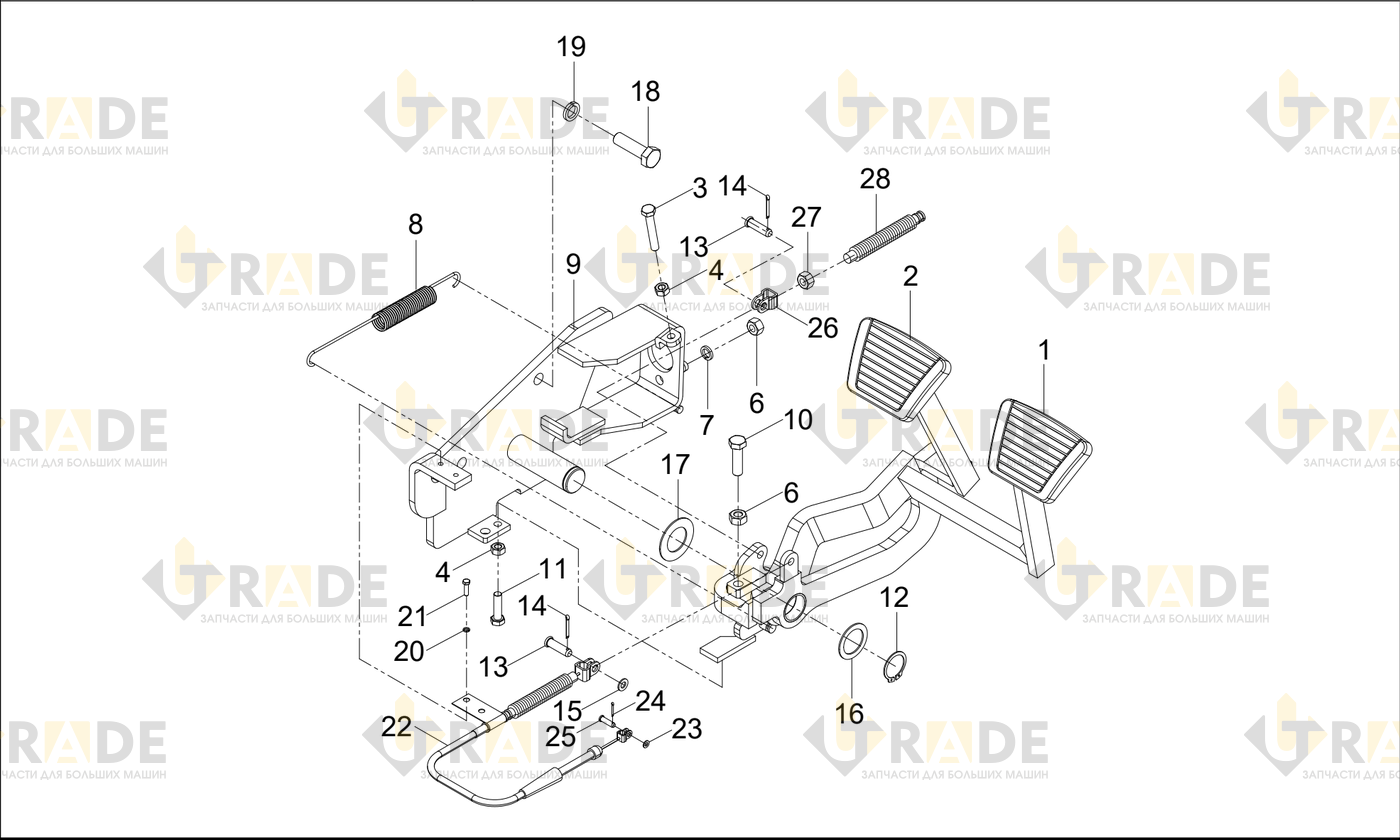

Взрыв-схема узла «Педаль тормоза и сцепления в сборе D3CPCD20/25-XRW33B1L3 CPYD20/25-XRW52B1 I3 CPQD20/25-XRW22B1J3» Hangcha CPQYD25-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Педаль inching в сборе1
- Педаль тормоза и буксования в сборе1
- Педаль тормоза1
- Педаль тормоза1
- Педаль inching1
- Педаль inching1
- Болт M8×501
- Болт M8×401
- Болт M83
- Тормозной насос1
- Нити M103
- Прокладка 102
- Пружина2
- Сиденье1
- Сиденье1
- Болт1
- Болт M8×301
- Болт M8×201
- Кольцо проверки-A281
Ещё 18 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPQYD25-XRW21
