Hangcha CPQYD25-XRW21 — Рама в сборе
· 39 позиций в составе
Взрыв-схема узла «Рама в сборе» Hangcha CPQYD25-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

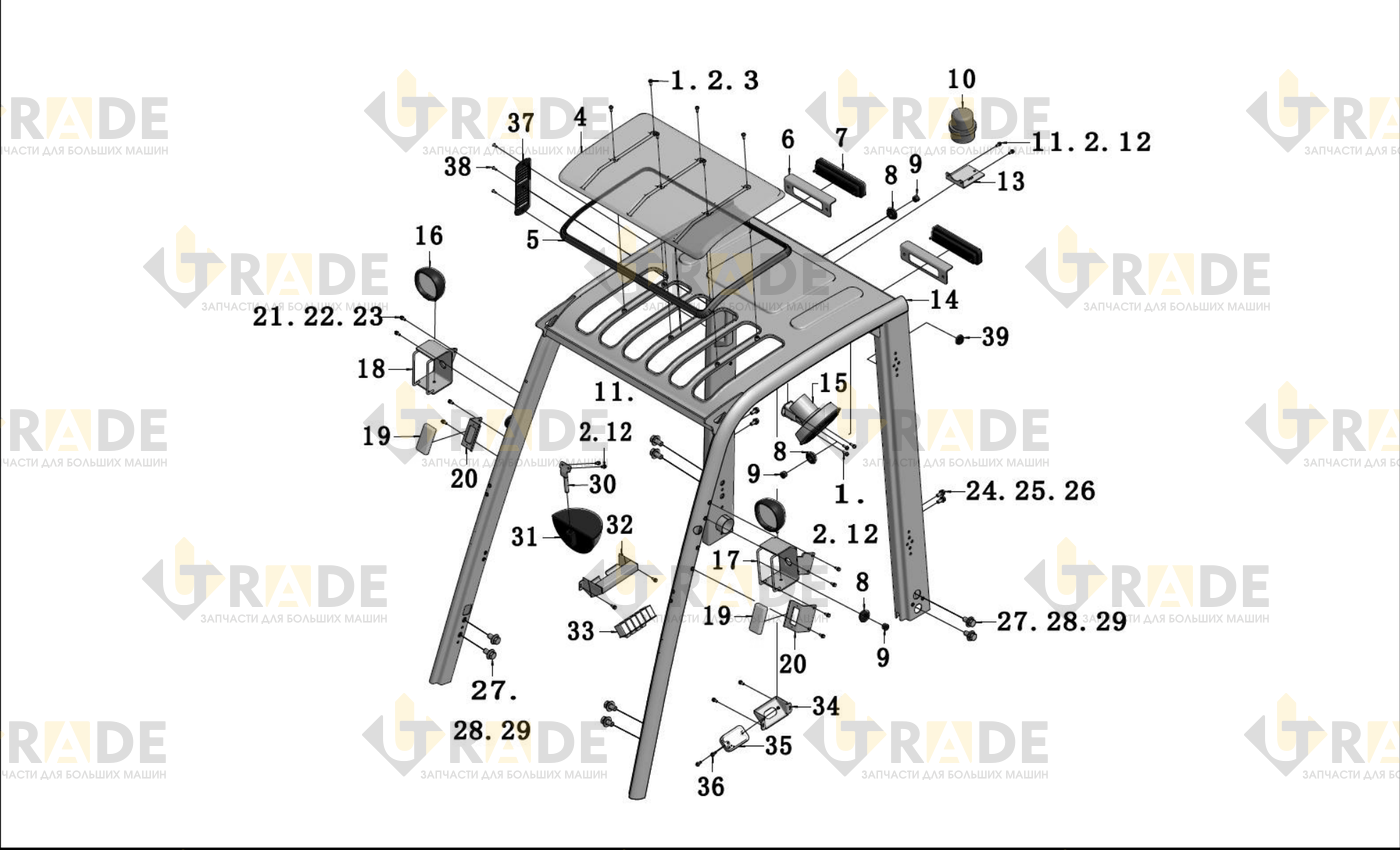

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 39- Болт M6×2011
- Прокладки пружинные 615
- Шайба 68
- Откидная крыша1
- Резиновая прокладка1
- Кронштейн задней лампы2
- Задние фонари2
- Оболочка кабеля фары4
- Заглушка4
- Предупреждающая лампа1
- Болт M6×168
- Болт M6×16 шайба 611
- Кронштейн лампы сигнальной1
- Каркас кабины1
- Вентилятор1
- Фара в сборе2
- Кронштейн фары (левый)1
- Кронштейн фары (правый)1
- Малая головная лампа2
- Кронштейн маленькой фары2
Ещё 19 позиций состава и артикулы — после регистрации.
