Hangcha CPDS15-XCD6-SI — Защитный навес (увеличение на 50 мм)
· 33 позиций в составе

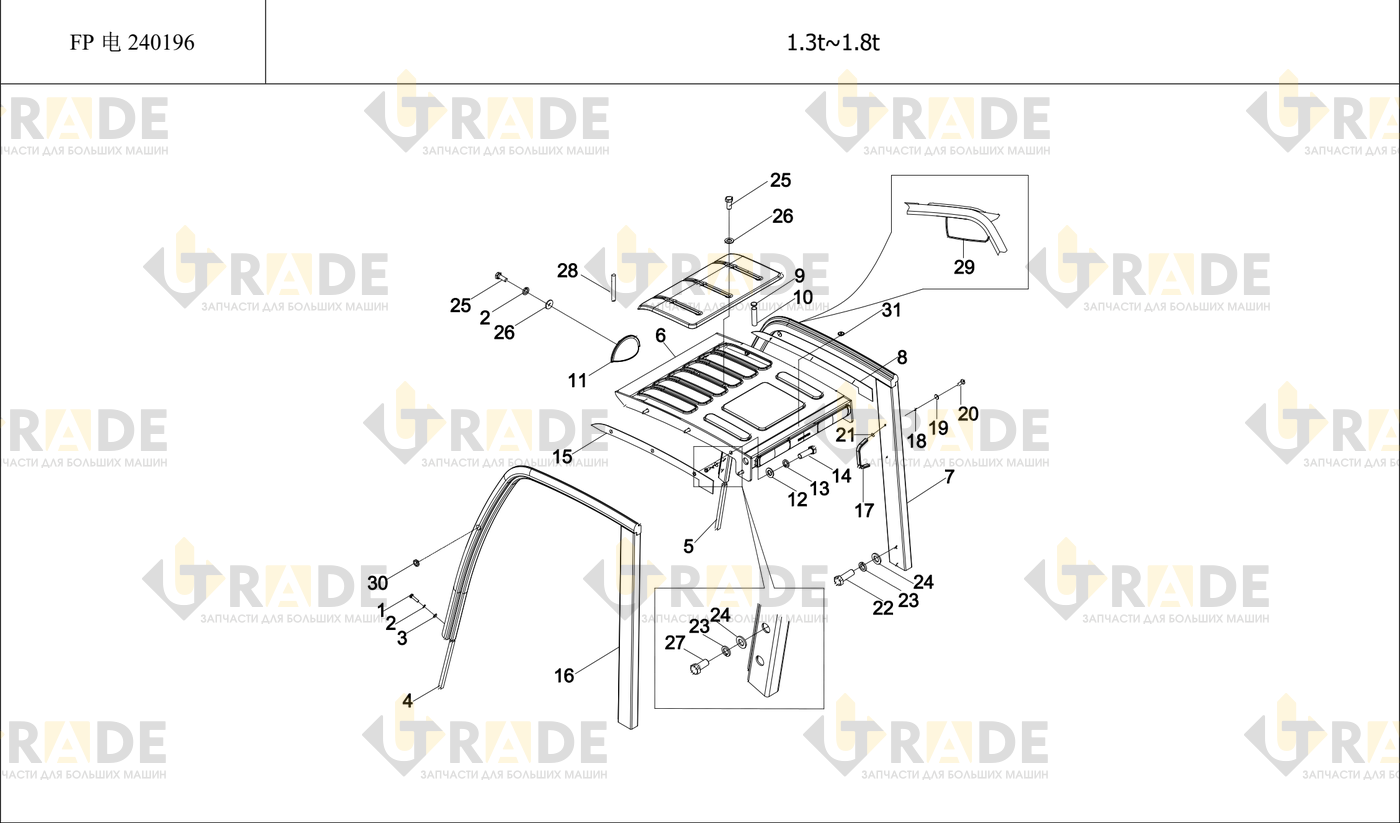

Взрыв-схема узла «Защитный навес (увеличение на 50 мм)» Hangcha CPDS15-XCD6-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Защитная надстройка1
- Болт M6×254
- Болт M6 20 Шайба 66/12
- Прокладка 64
- Левый лайнер1
- Правая прокладка1
- Стремянка1
- Опора-нога правая в сборе1
- Правый резиновый элемент1
- Лента1
- Шланг1
- Зеркало1
- Зеркало заднего вида1
- Болт M14×1.5×458
- Болт M14×1.5×458
- Прокладка 148
- Резина левая1
Ещё 16 позиций состава и артикулы — после регистрации.
