Hangcha CPDS15-XCD6-SI — Кнопка большого пальца (кран Буххауса) — Трубопровод рулевого управления 20240827
· 29 позиций в составе

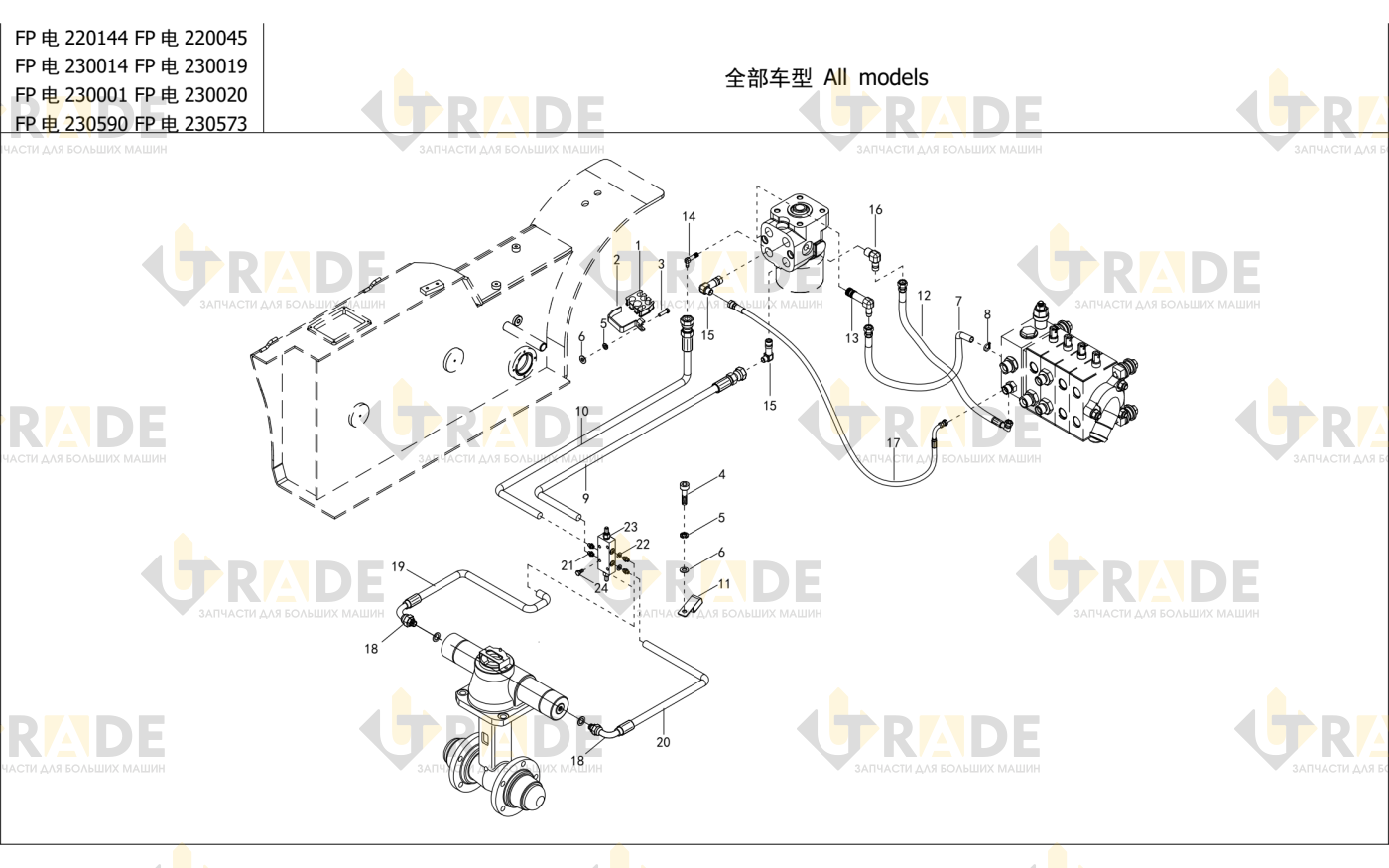

Взрыв-схема узла «Кнопка большого пальца (кран Буххауса) — Трубопровод рулевого управления 20240827» Hangcha CPDS15-XCD6-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Рулевая труба1
- Рулевая труба1
- Резиновый блок1
- Хомут1
- Болт M8×251
- Болт M8×166
- Шайба пружинная 89
- Палец 2 16 Шайба 89
- Шланг левый1
- Хомут 252
- Шланг1
- Шланг1
- Шланг1
- Хомут4
- Шланг1
