Hangcha CPDS15-XCD6-SI — Гидросистема мачты
· 59 позиций в составе

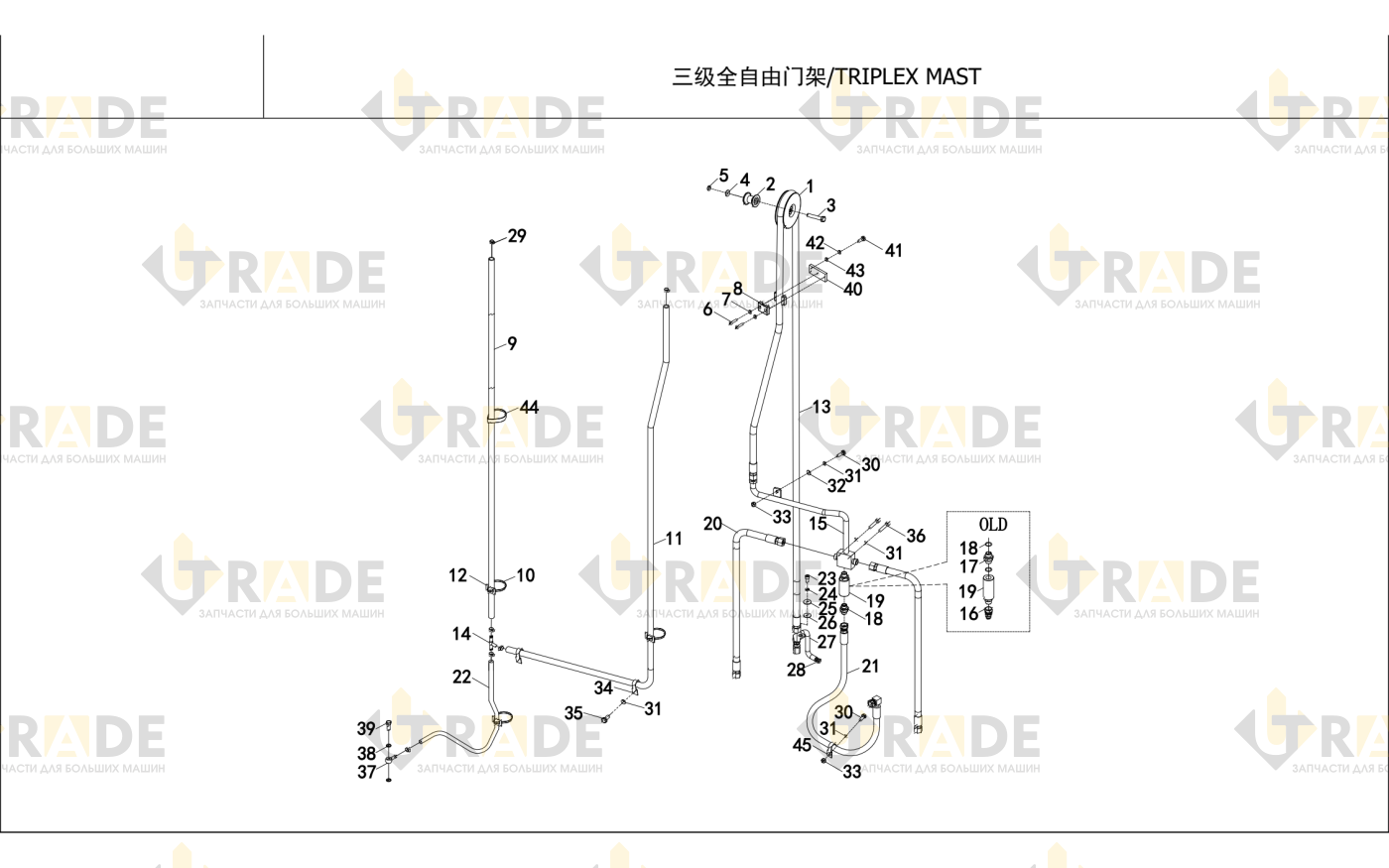

Взрыв-схема узла «Гидросистема мачты» Hangcha CPDS15-XCD6-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Гидросистема мачты1
- Гидросистема мачты1
- Шкив1
- Втулка оси1
- BSoLltEMEV1E4×551
- Болт M14×1.5×451
- Прокладка 141
- Винт карбюратора relay M6×302
- Прокладка 62
- Клипса2
- Возвратная масляная труба1
- Хомут ленточный4
- Возвратная масляная труба1
- Лента3
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Соединитель1
- Трубка стальная1
- Трубка стальная1
- Соединитель1
- Соединитель1
- Сборки фитингов1
- Соединение трубопровода в сборе1
- Уплотнительное кольцо 24×2.42
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Трубопровод масляный в сборе2
- Трубопровод масляный в сборе2
- Трубопровод масляный в сборе2
- Трубопровод масляный в сборе2
Ещё 29 позиций состава и артикулы — после регистрации.
