Hangcha CPDS15-XCD6-SI — Часть подъема
· 42 позиций в составе
Взрыв-схема узла «Часть подъема» Hangcha CPDS15-XCD6-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

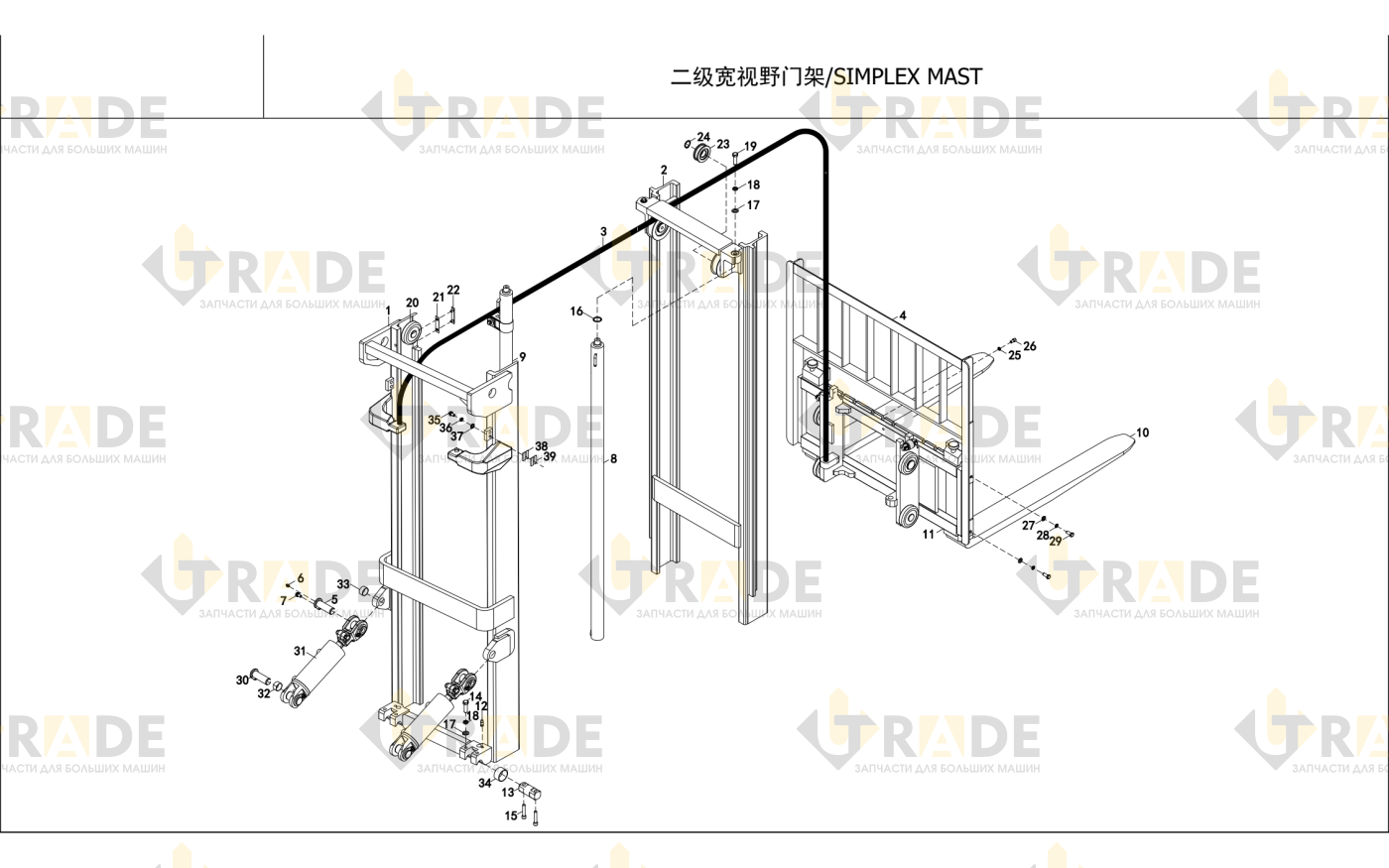

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Наружная мачта1
- Внутренняя мачта1
- Цепь в сборе2
- Полки блока1
- Палец вала2
- Масленка M10×14
- Болт M10×1,25×204
- Гидроцилиндр подъема, левый1
- Гидроцилиндр подъема, правый1
- Вилка в сборе2
- Вилка в сборе2
- Вилка в сборе1
- Палец2
- Палец вала2
- Левый кронштейн двигателя4
- Винт M12×754
- Регулируемая прокладка2
- Шайба 122
- Шайба2
- Болт M10×1.25×402
- Крестовина роликовая в сборе4
Ещё 21 позиций состава и артикулы — после регистрации.
