Hangcha CPDS15-XCD6-SI — Стандарт CE 2023 + трубопроводы американского стандарта — электрическая система
· 65 позиций в составе

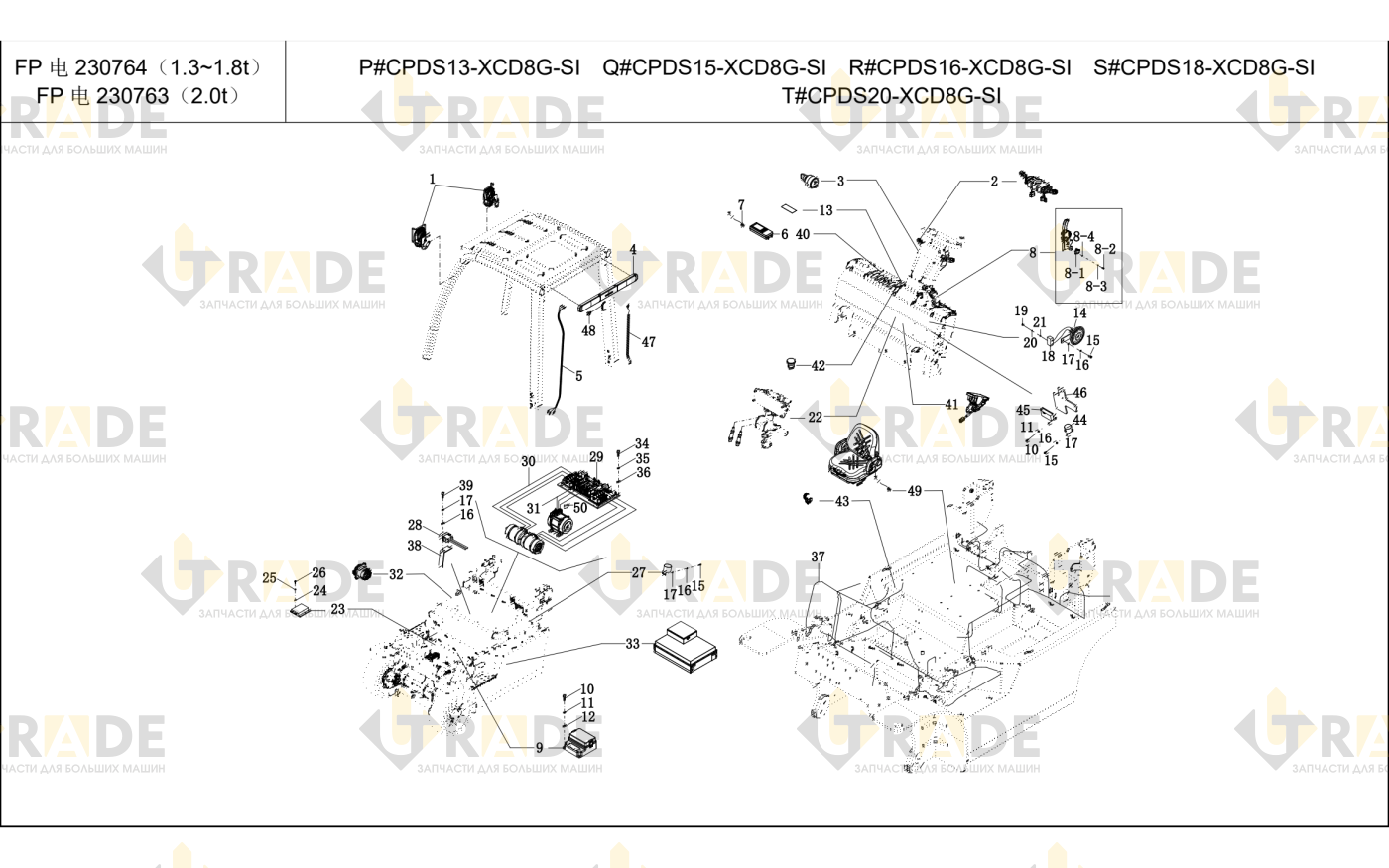

Взрыв-схема узла «Стандарт CE 2023 + трубопроводы американского стандарта — электрическая система» Hangcha CPDS15-XCD6-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Система электрическая1
- Система электрическая1
- Фара передняя в сборе1
- Комбинированный переключатель1
- Выключатель с ключом в сборе1
- Задний комбинированный фонарь1
- Жгут проводов адаптера1
- Приборная панель1
- Трубопровод переходный приборов1
- Переключатель стояночного тормоза в сборе1
- Сборка микропереключателя1
- Болт M4×252
- Прокладка 42
- Прокладка 42
- Контрольный блок в сборе1
- Болт M6×165
- Болт M6 20 Шайба 65
- Прокладка 65
- Крышка1
- Электрический звуковой сигнал1
- Болт M8 × 123
- Шайба пружинная 87
- Винт M3×81
- Шайба пружинная1
- Простая шайба1
- Выключатель стоп-сигнала2
- Преобразователь постоянного тока1
- Прокладка 52
- Прокладка 52
- Болт M5×122
- Зуммер1
- Комплект кабеля питания кузова1
- Блок электронного управления в сборе1
