Hangcha CPDS15-XCD6-SI — Система рамы I
· 86 позиций в составе

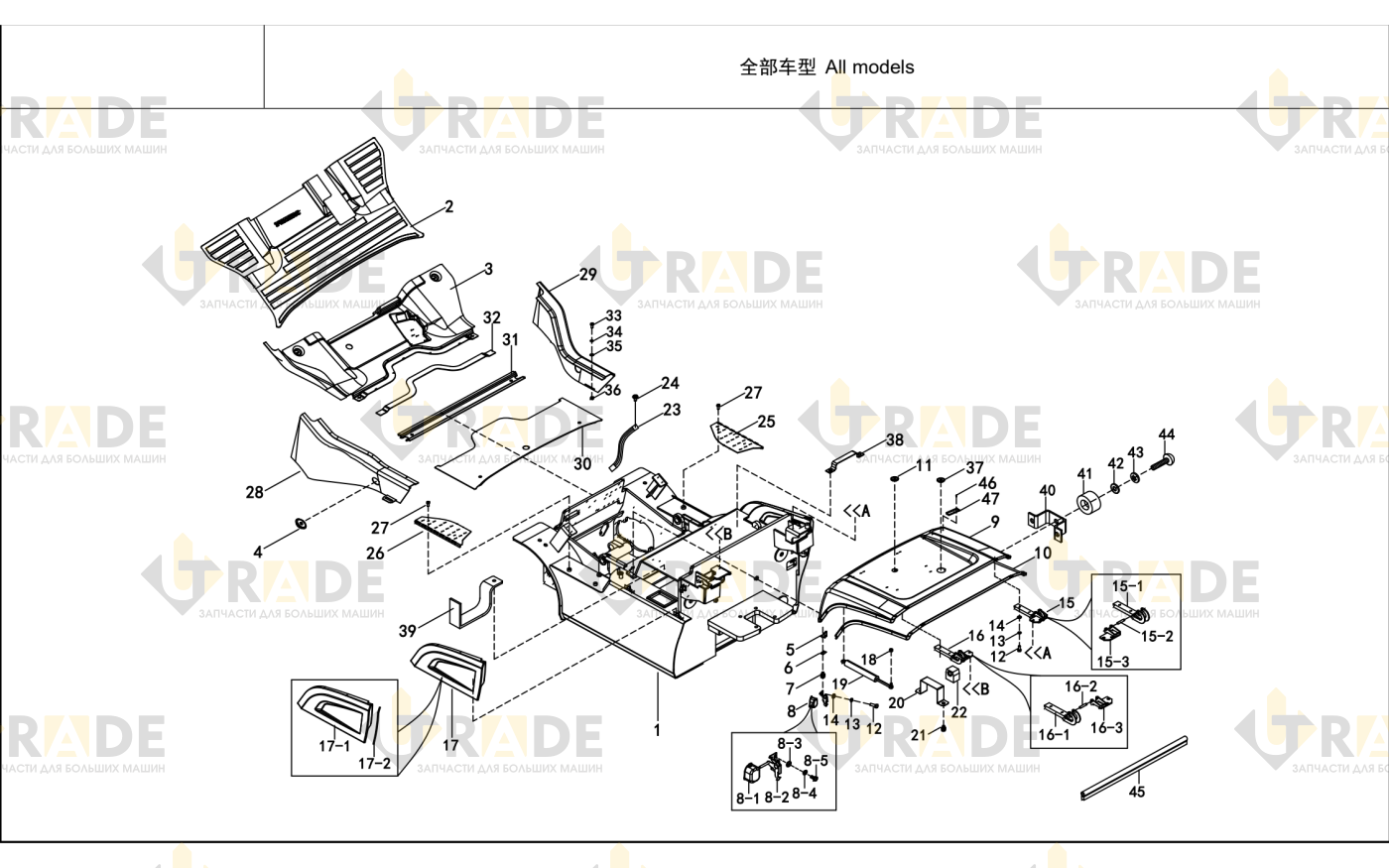

Взрыв-схема узла «Система рамы I» Hangcha CPDS15-XCD6-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
43 из 86- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Рама1
- Накладка педали1
- Пол1
- Колпачок для оплетки провода2
- Изгибающая пластина основания1
- Основание пластины1
- Основание замка1
- Регулировочная шайба1
- Болт M8×162
- Замок капота1
- Крышка защелки1
- Защелка1
- Палец 2 16 Шайба 82
- Шайба пружинная 82
- Болт M8×202
- Комплектующие капота1
- Комплектующие капота1
- Комплектующие капота1
- Уплотнительная лента капота1
- Резиновая пробка1
- Болт M8×208
- Шайба пружинная 88
- Палец 2 16 Шайба 88
- Сборка крышки правого шарнира1
- Передняя петля1
- Ролик1
- Задний петлевой механизм1
- Сборка крышки левого шарнира1
- Задний петлевой механизм1
- Сборка крышки левого шарнира1
- Передняя петля1
- Ролик1
Ещё 43 позиций состава и артикулы — после регистрации.
