Hangcha CPCD70-AG42 — Сборка тормоза все модели / All models of truck
· 68 позиций в составе
Взрыв-схема узла «Сборка тормоза все модели / All models of truck» Hangcha CPCD70-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

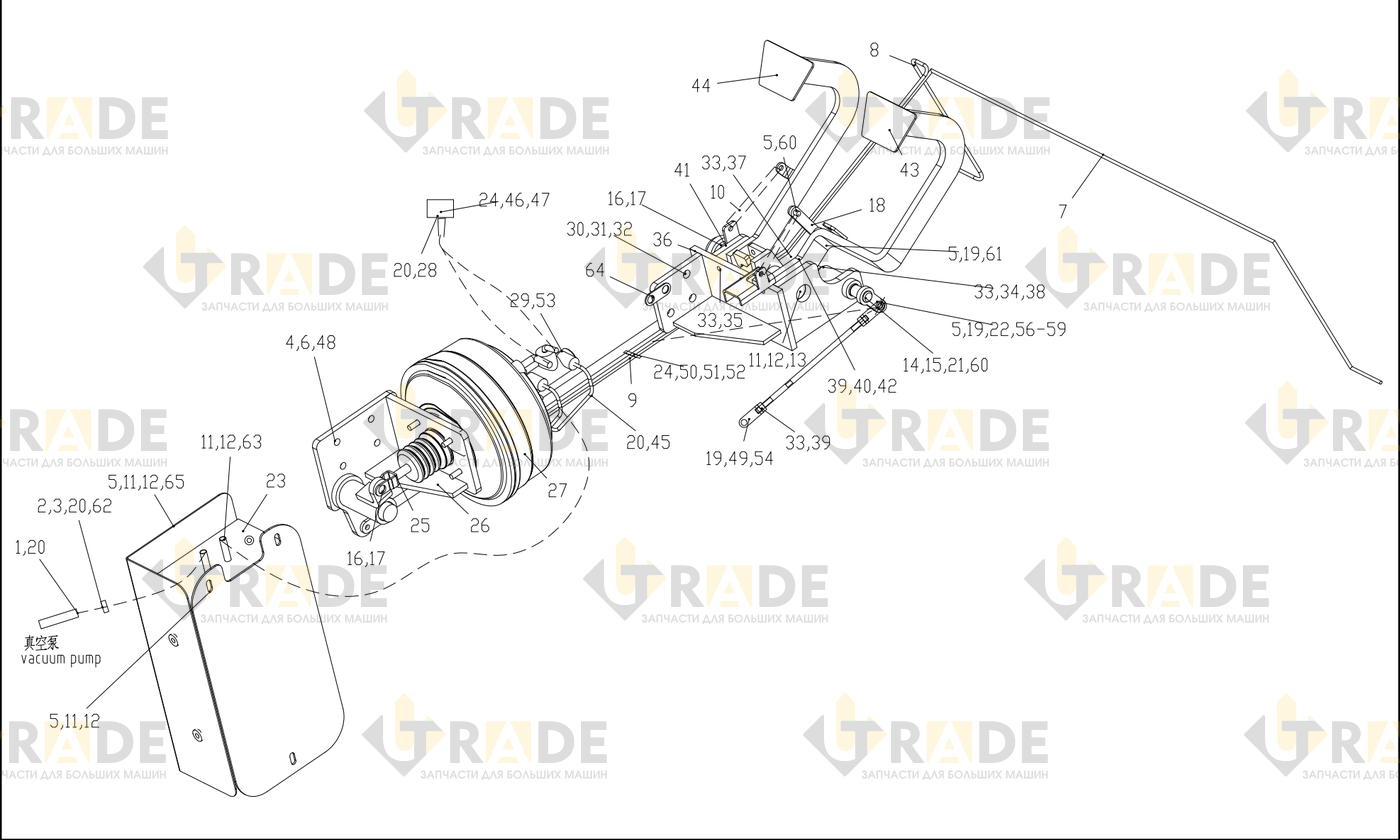

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Вакуумная труба 21
- Вакуумная труба1
- Тормозная труба1
- Вакуумная труба 31
- Шайба 104
- Палец 2 16 Шайба 810
- Шайба4
- Трубка тормозная масляная правая1
- Маслопровод тормоза левый1
- Буксирующая балка1
- Педаль тормоза Пружина2
- Болт M8×1610
- Шайба пружинная 810
- Ниппель для смазки1
- Штифт оси B×8×282
- Палец 2 16 Шайба 82
- Прокладка2
- Кольцо проверки-A282
- Пластина соединителя1
- Штифт 2×163
- Хомут10
- Хомут8
- Штифт 4×281
- Пластина1
- Вакуумный цилиндр1
- Болт M6 20 Шайба 65
- Рычаг переключения в сборе1
- Кронштейн в сборе1
- Сервопривод вакуума в сборе1
- Вакуумная труба 11
- Трубное соединение2
- Шайба 124
- Шайба4
- Болт4
Ещё 34 позиций состава и артикулы — после регистрации.
