Hangcha CPCD70-AG42 — Приводная система ○
· 45 позиций в составе

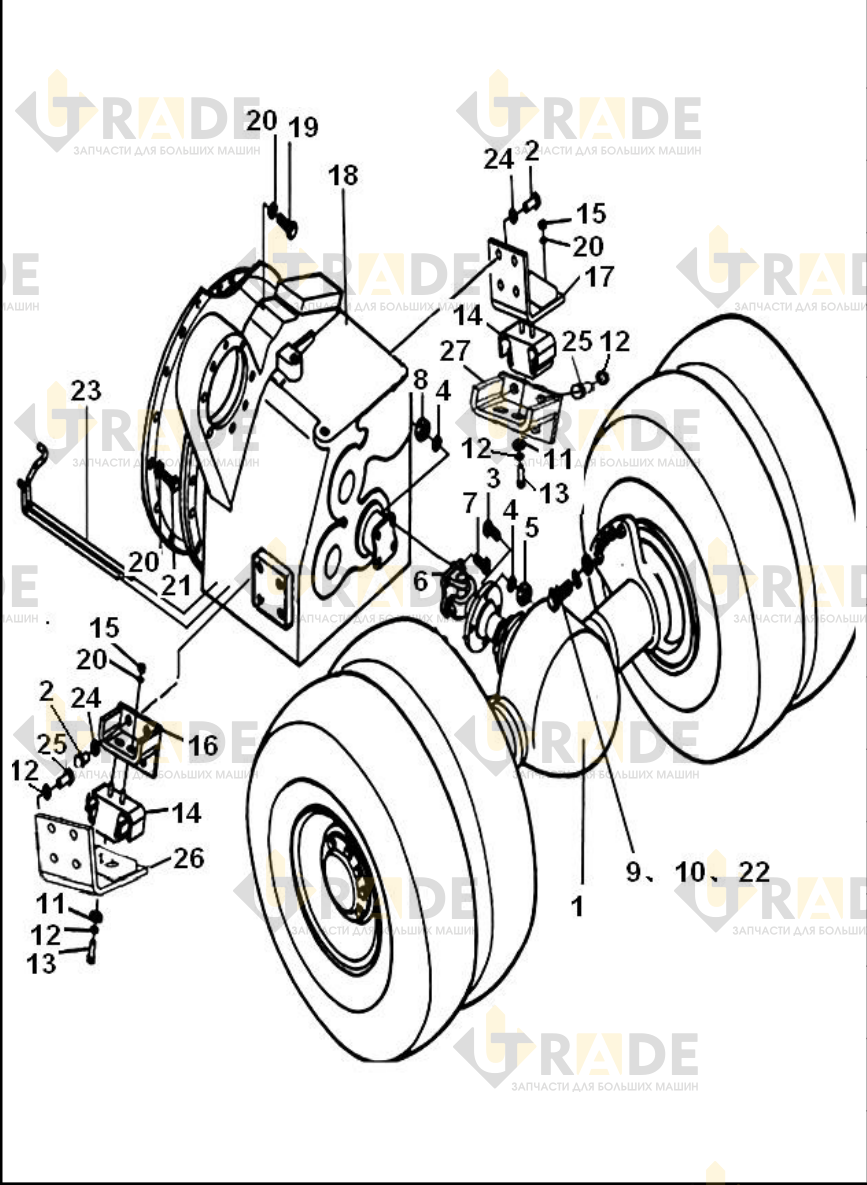

Взрыв-схема узла «Приводная система ○» Hangcha CPCD70-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Ведущий мост в сборе1
- Болт M16×1.5×358
- Болт M14×1.5×454
- Болт M14×1.5×458
- Гайка M14×1.54
- Вал в сборе1
- Вал в сборе1
- Вал в сборе1
- Болт M144
- Болт с фланцем шестигранный M14 × 404
- Болт M24×8512
- Шайба 2412
- Прокладка2
- Пятка2
- Шайба10
- Шайба2
- Шайба8
- Болт2
- Болт M20×1202
- Бампер2
- Передняя опорная блок-сборка2
- Болт M10×1,254
- Гайка M202
Ещё 22 позиций состава и артикулы — после регистрации.
