Hangcha CPCD70-AG42 — Главный редуктор в сборе
· 44 позиций в составе

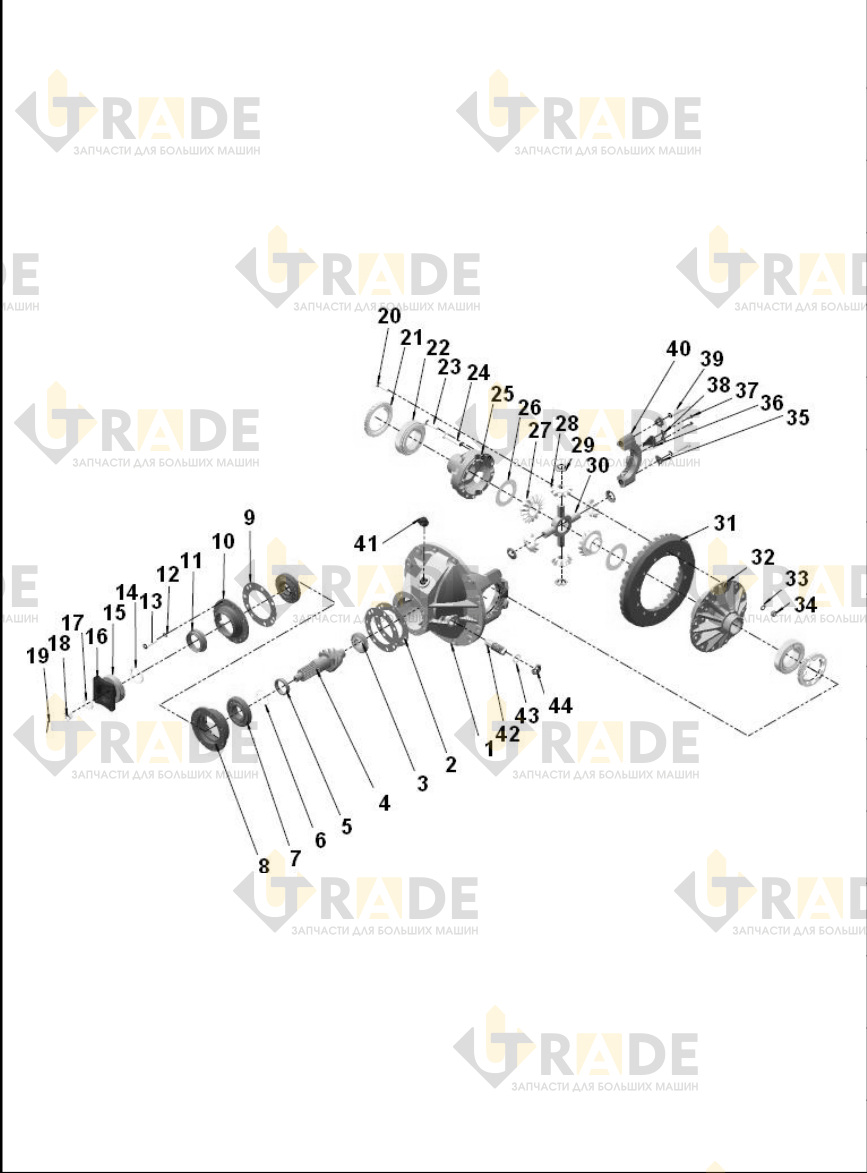

Взрыв-схема узла «Главный редуктор в сборе» Hangcha CPCD70-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- Защитный кожух1
- Проверочная пластина按 需
- ПодшипникAR 1
- Коническая шестерня привода ведущего моста1
- Втулка-проставка1
- Проверочная пластина 1.2按 需
- ПодшипникAR 2
- Подшипниковый блок1
- Накладка1
- Седло сальника1
- Маслосъемное кольцо1
- Шайба 127
- Болт M127
- Шайба1
- Крышка1
- Фланец1
- Шайба проверки1
- Гайка1
- Болт1
- Болт12
- Контргайка2
- Подшипник2
