Hangcha CPCD70-AG42 — Колесный редуктор в сборе
· 42 позиций в составе
Взрыв-схема узла «Колесный редуктор в сборе» Hangcha CPCD70-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

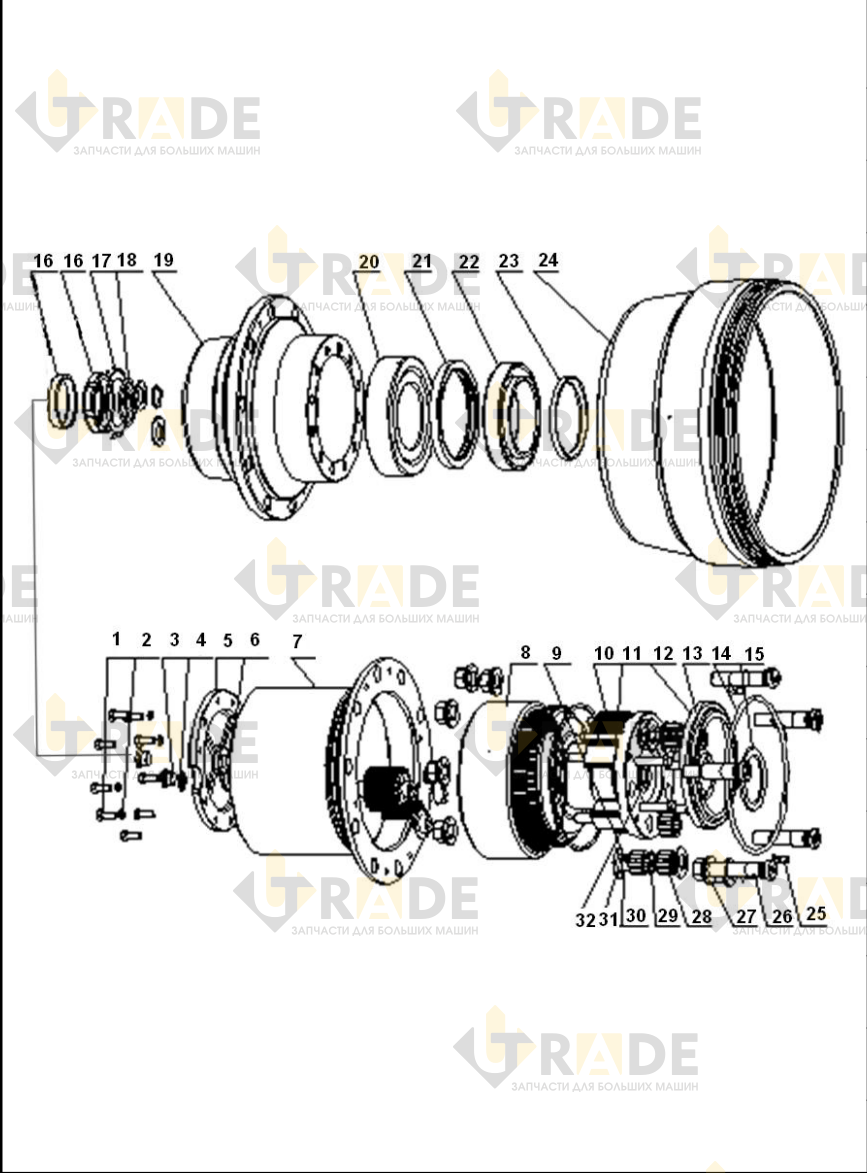

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Болт M10×2510
- Шайба гроверная 1010
- Заглушка2
- Заглушка1
- Магнитная пробка M22×1.51
- Уплотнительное кольцо 222
- Крышка1
- Блок-проставка1
- Корпус круглый с шестерней-сателлитом1
- Корпус круглый1
- Каретка-ведомая шестерня1
- Болт M12×15×955
- Палец A14×365
- Опора стопорного кольца шестерни1
- Зубчатое кольцо1
- Опора стопорного кольца шестерни1
- Зажимное кольцо1
- Втулка1
- Шарик 85
- Шестерня шестеренчатого механизма5
- Солнечная шестерня1
Ещё 21 позиций состава и артикулы — после регистрации.
