Hangcha CDD20-XT1S-SI — Электрическая система Ⅱ
· 19 позиций в составе

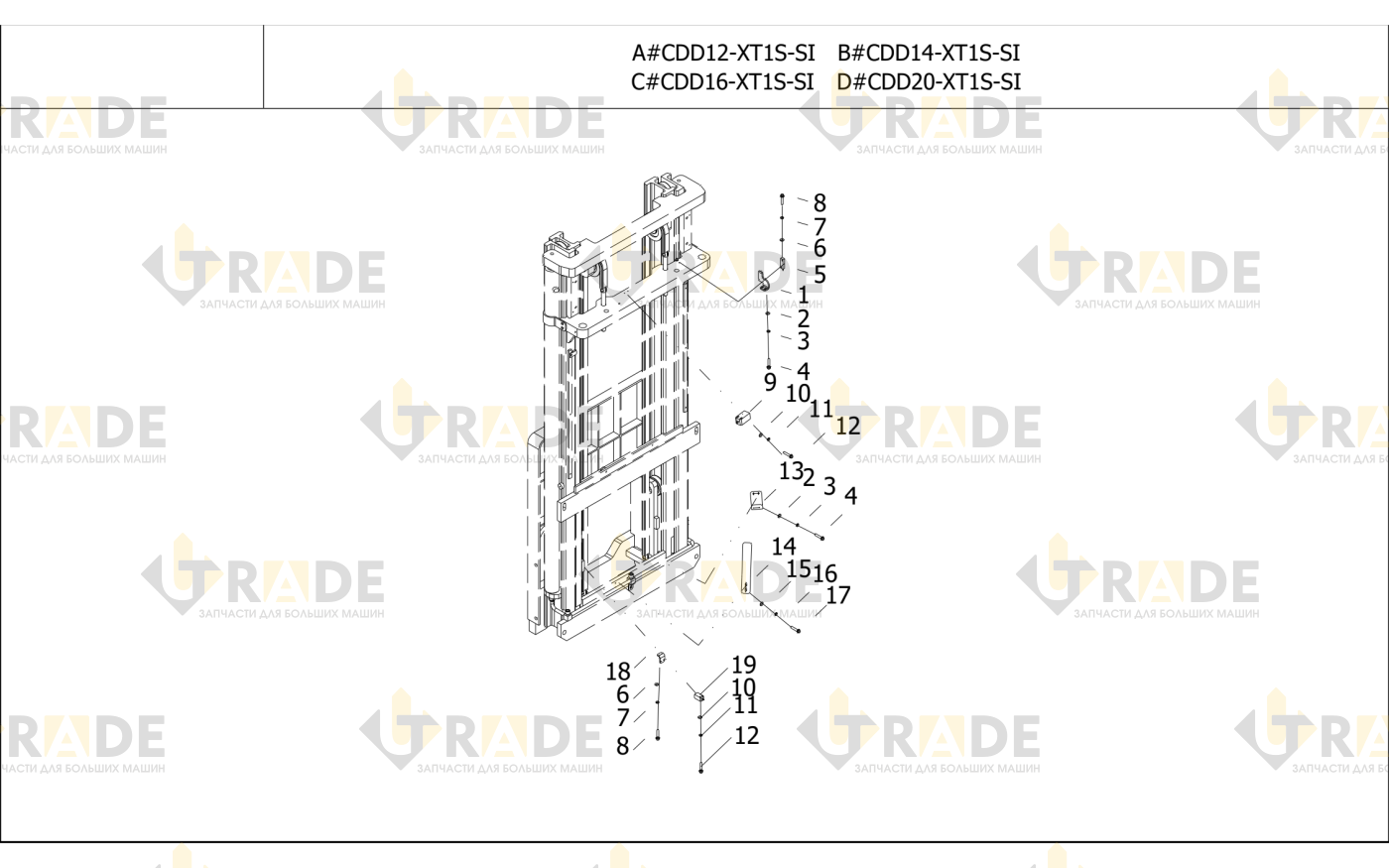

Взрыв-схема узла «Электрическая система Ⅱ» Hangcha CDD20-XT1S-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 19- Пластина крепления магнита1
- Палец 2 16 Шайба 84
- Шайба пружинная 84
- Болт M8×104
- Переключатель H31
- Прокладка 44
- Прокладка 44
- Болт M4×124
- Конечный выключатель подъема1
- Простая шайба4
Ещё 9 позиций состава и артикулы — после регистрации.
