Hangcha CDD20-XT1S-SI — Электрическая система
· 59 позиций в составе
Взрыв-схема узла «Электрическая система» Hangcha CDD20-XT1S-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

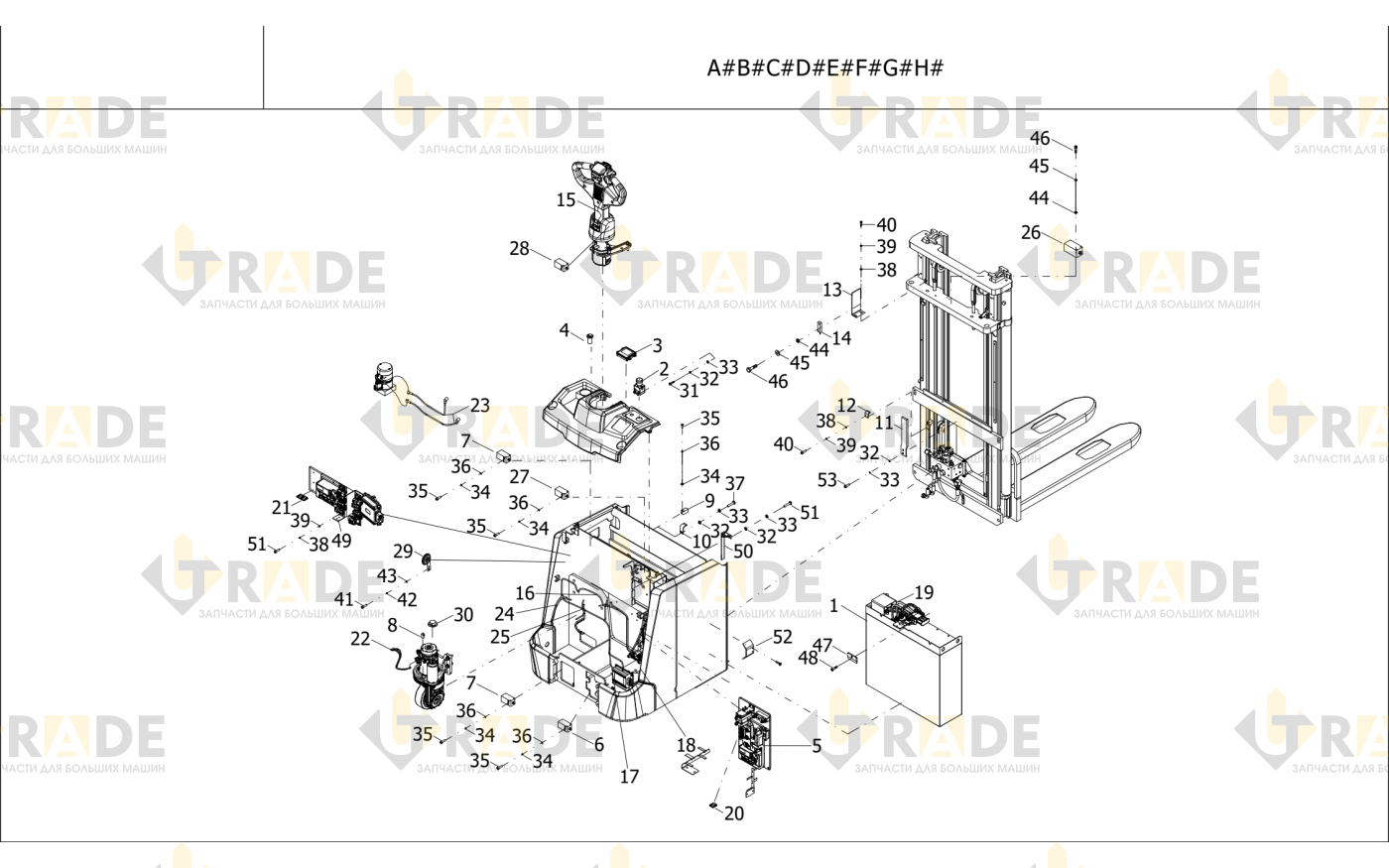

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Li-on аккумулятор1
- Литиевая батарея1
- Кнопка аварийной остановки1
- Прибор1
- USB1
- USB-зарядное устройство1
- Контроллер1
- Блок управления электронный в сборе1
- Блок управления электронный в сборе1
- Конечный выключатель подъема2
- Переключатель защиты22
- Переключатель центрального положения1
- Переключатель опоры1
- Выключатель отключения педали1
- Плата установки выключателя1
- Плата конечного обнаружения1
- Плата конечного обнаружения1
- Пластина крепления магнита1
- Крепежная пластина магнитного выключателя1
- Датчик определения высоты 21
- Жгут проводов ручки1
- Основной провод1
- Силовой кабель1
- Крепление1
- Трос1
- Монтажная опора7
- Монтажная опора4
- Кабель двигателя тяги1
- Кабель двигателя масляного насоса1
- Отрицательный кабель контроллера тяги1
Ещё 29 позиций состава и артикулы — после регистрации.
