Hangcha CDD20-XT1S-SI — Цилиндр подъема, левый и правый
· 39 позиций в составе

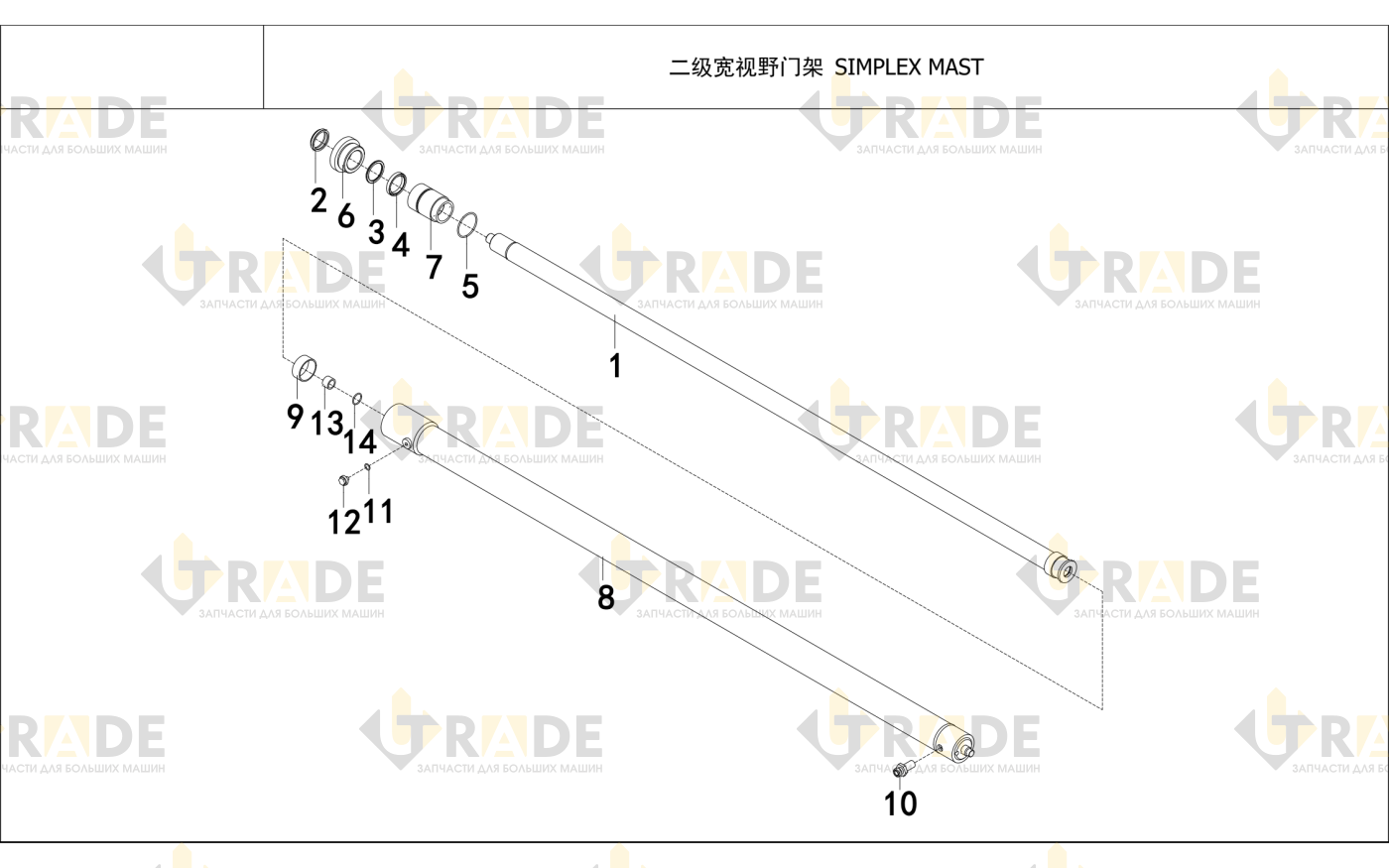

Взрыв-схема узла «Цилиндр подъема, левый и правый» Hangcha CDD20-XT1S-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 39- Цилиндр подъема1
- Цилиндр подъема1
- Цилиндр подъема1
- Шток поршня1
- Шток поршня1
- Шток поршня1
- Пыльник DKI d321
- Пыльник D351
- Пыльник DKI d401
- Заглушка1
- Защитное кольцо1
- Защитное кольцо1
- Кольцо IDI d321
- ISI-кольцо 60×3.51
- Кольцо ISI 401
- Уплотнительное кольцо 50×3,11
- Уплотнительное кольцо 48×3,51
- Уплотнительное кольцо52×3.51
- Головка цилиндра1
- Направляющая втулка1
Ещё 19 позиций состава и артикулы — после регистрации.
