Hangcha CDD20-XT1S-SI — Балансирное колесо в сборе
· 26 позиций в составе

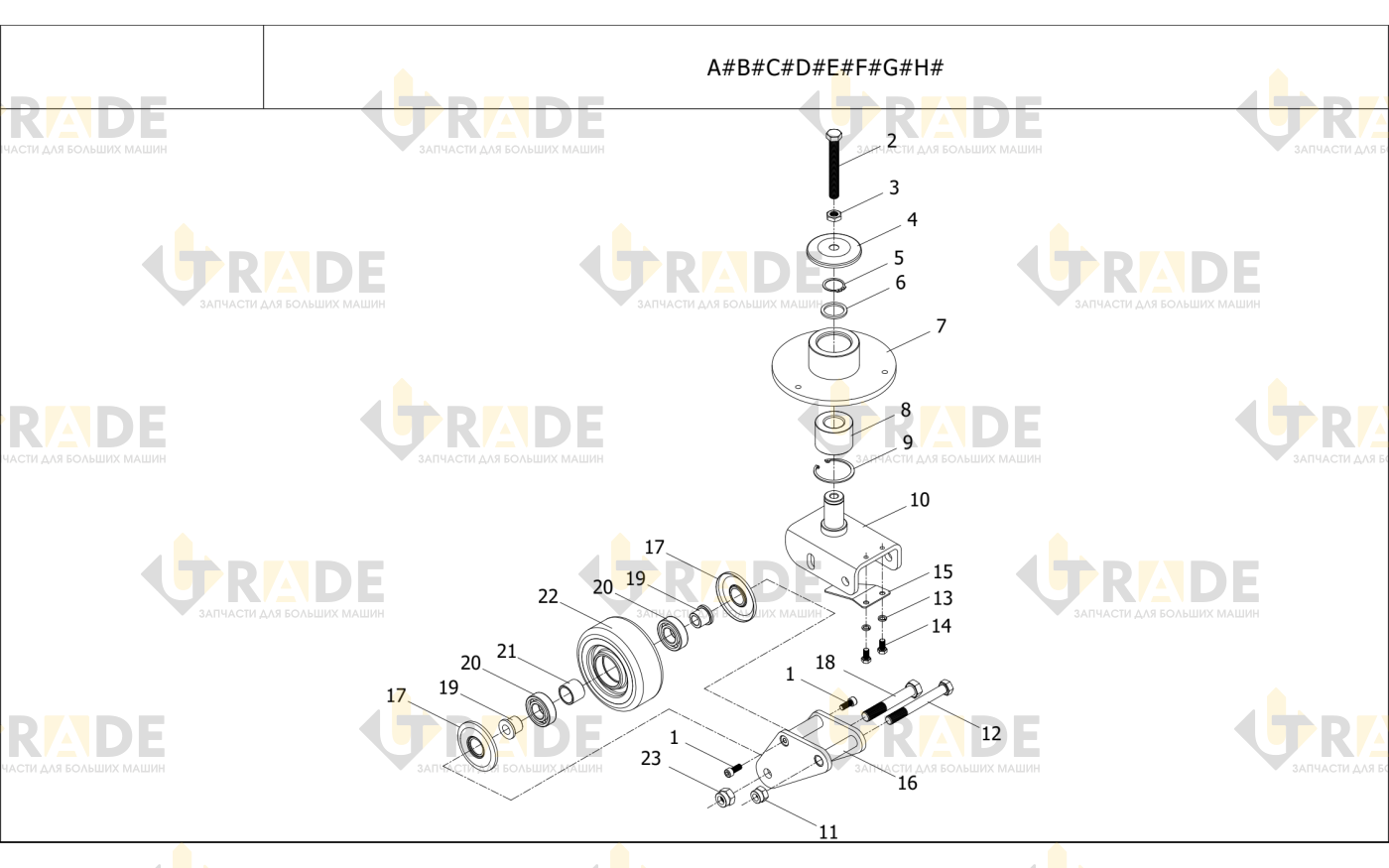

Взрыв-схема узла «Балансирное колесо в сборе» Hangcha CDD20-XT1S-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 26- Болт M8×202
- Болт M14×1101
- Гайка M141
- Чехол пылезащитный1
- Циркумференционное кольцо A(30)1
- Прокладка1
- Подшипниковый блок1
- Подшипниковый блок1
- Подшипник1
- Сухарик внутренний типа А для отверстия 581
- Кронштейн в сборе1
- Кронштейн в сборе1
- Гайка M141
Ещё 13 позиций состава и артикулы — после регистрации.
