Caterpillar 966L — Трубопроводы в сборе (резервное рулевое управление)
· 75 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы в сборе (резервное рулевое управление)» Caterpillar 966L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

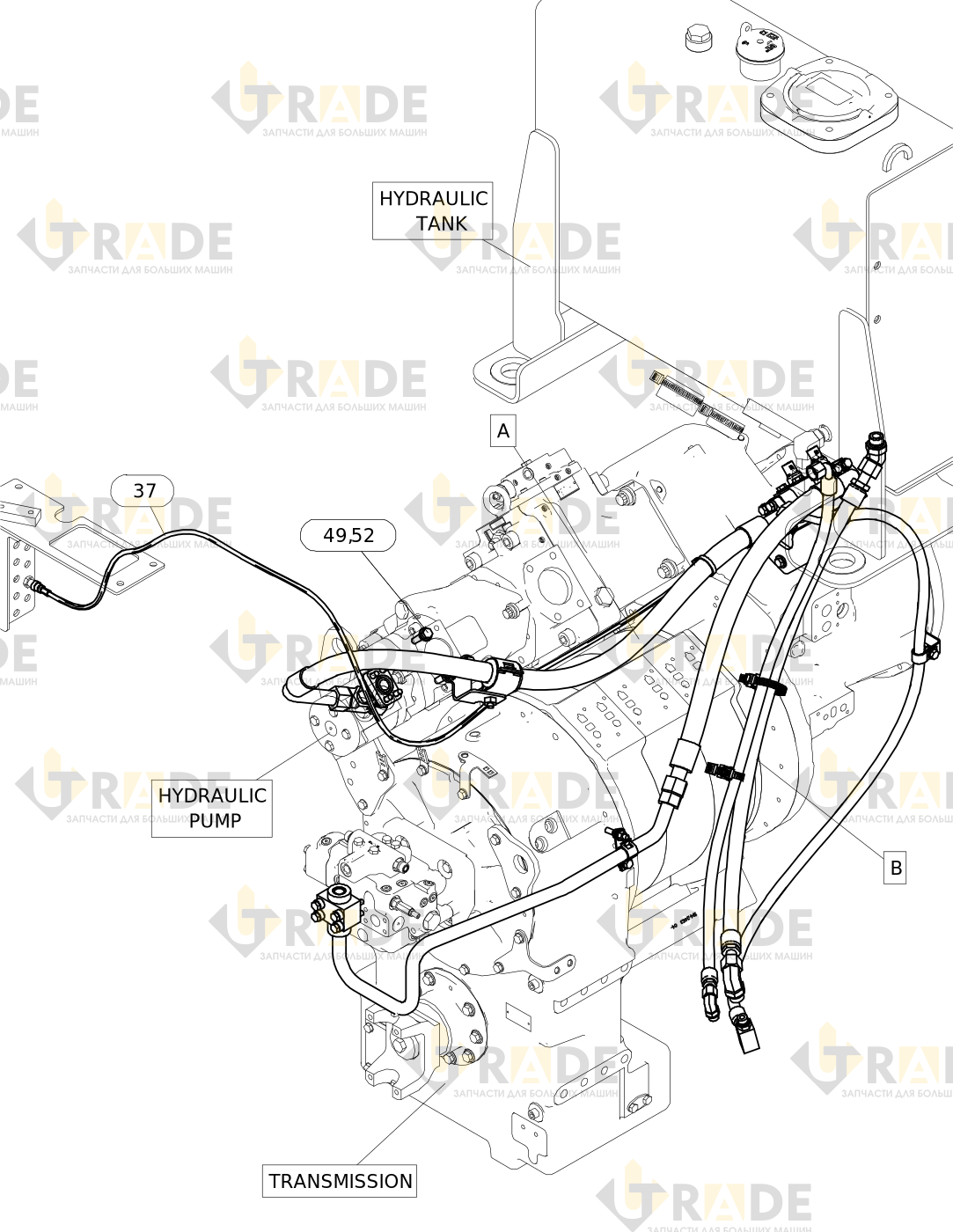

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- КАБЕЛЬНАЯ СТЯЖКА4
- КОЛПАЧОК1
- КАБЕЛЬНАЯ СТЯЖКА2
- ФЛАНЕЦ1
- ПОЛУФЛАНЕЦ4
- ЖЕСТКАЯ ШАЙБА4
- ПЕРЕХОДНИК1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- ДАТЧИК ДАВЛЕНИЯ1
- ГРУППА КЛАПАНА ВСПОМОГАТЕЛЬНОГО РУЛЕВОГО УПРАВЛЕНИЯ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой3
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- КРОНШТЕЙН В СБОРЕ1
Ещё 37 позиций состава и артикулы — после регистрации.
