Caterpillar 966L — Проводка шасси в сборе
· 76 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка шасси в сборе» Caterpillar 966L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

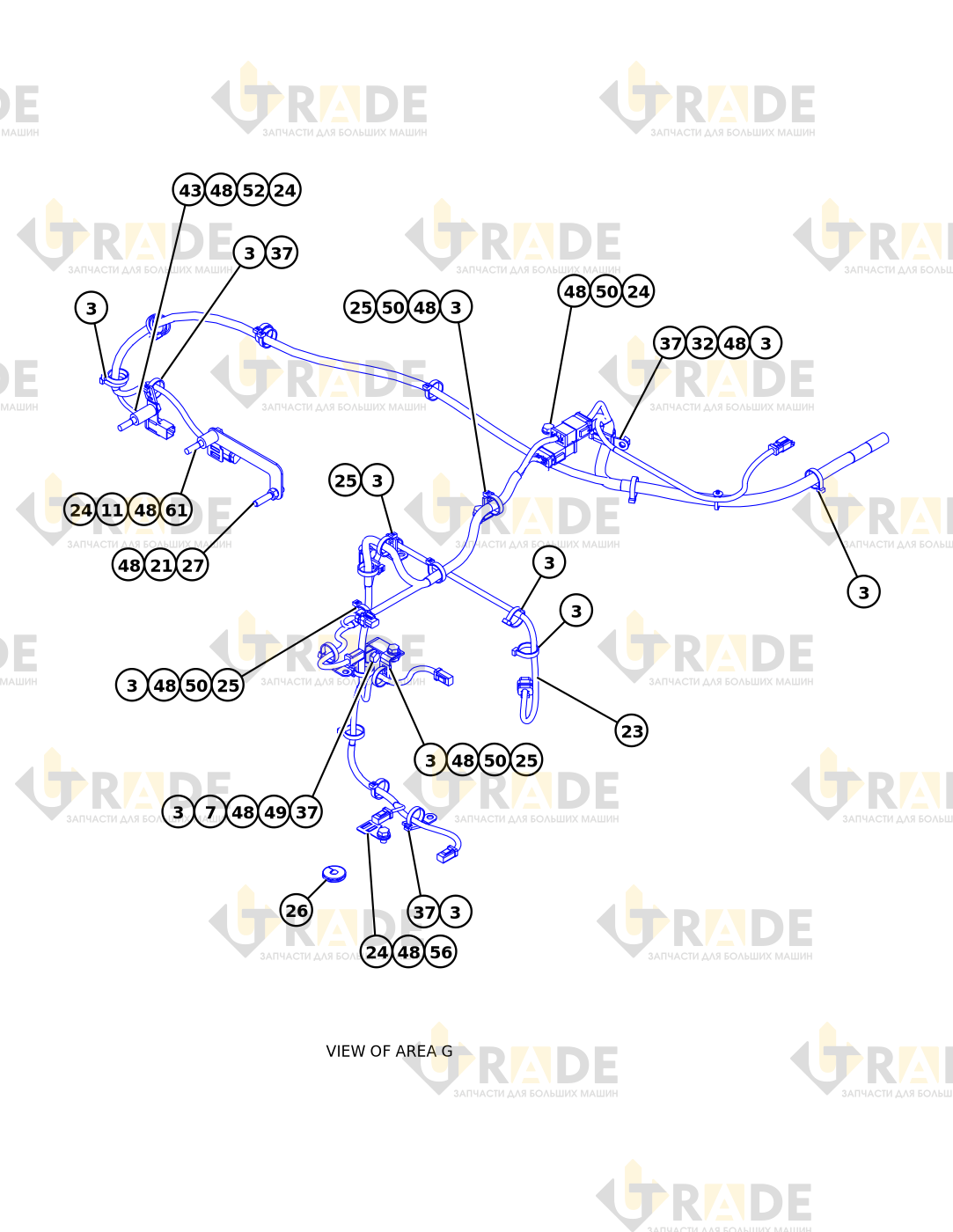

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- ЗАЩИТА ПЕРЕКЛЮЧАТЕЛЯ1
- КАБЕЛЬНАЯ СТЯЖКА3
- КАБЕЛЬНАЯ СТЯЖКА93
- ЗАГЛУШКА1
- ФИКСАТОР1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- КРОНШТЕЙН В СБОРЕ2
- Стыковой1
- РЕЛЕ В СБОРЕ1
- КОНТАКТ РАЗЪЕМА2
- КОНТАКТ РАЗЪЕМА4
- Комплект разъемов1
- ТАБЛИЧКА - ИНФОРМАЦИОННАЯ1
- КРОНШТЕЙН В СБОРЕ1
- ПРОКЛАДКА2
- ПЛАСТИНА В СБОРЕ1
- ЗАКЛЕПКА - СФЕРИЧЕСКАЯ ГОЛОВКА2
- ФИКСАТОР1
- КРЕПЕЖ1
- ГРУППА ПЕРЕКЛЮЧАТЕЛЯ - ТУМБЛЕР1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ТУМБЛЕР1
- Комплект разъемов1
- Клин-приемник1
- КРОНШТЕЙН1
- НАКЛЕЙКА - ИНСТРУКЦИЯ1
- КОЛПАЧОК1
- КРОНШТЕЙН1
- КРОНШТЕЙН В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ГРУППА ЭЛЕКТРОПРОВОДКИ - ШАССИ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ШАССИ1
- ФИКСАТОР11
- Клипса лесенки12
- ВТУЛКА - РАЗРЕЗНАЯ1
- БОЛТ - СПЕЦИАЛЬНЫЙ3
- ФИКСАТОР1
- КАБЕЛЬНАЯ СТЯЖКА9
- ФИКСАТОР - КРЕПЛЕНИЕ КАБЕЛЯ5
