Caterpillar 966L — Фильтр и трубопроводы конвертера крутящего момента в сборе
· 78 позиций в составе· 1 моделей
Взрыв-схема узла «Фильтр и трубопроводы конвертера крутящего момента в сборе» Caterpillar 966L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

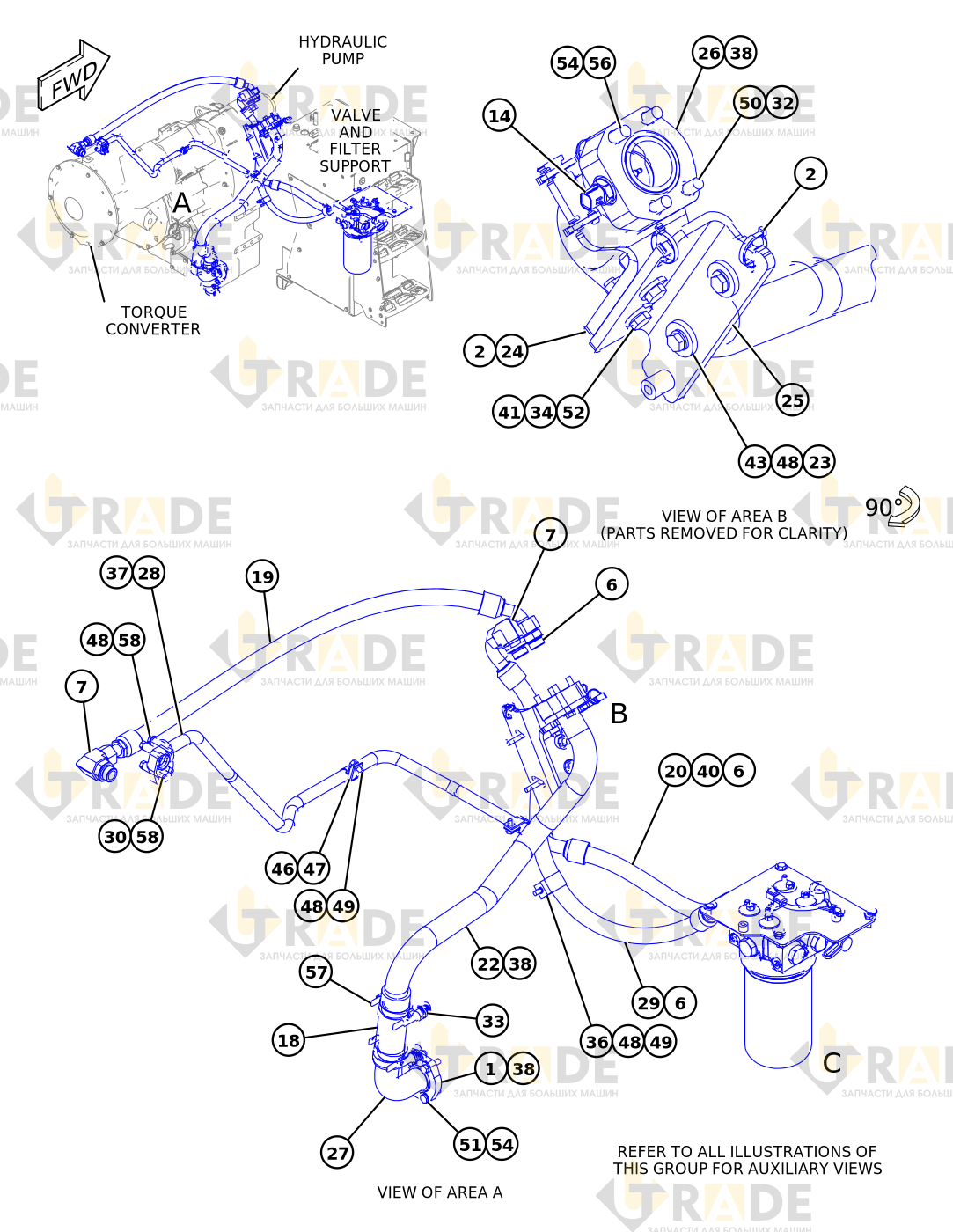

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- ПОЛУФЛАНЕЦ2
- КАБЕЛЬНАЯ СТЯЖКА4
- КРЕПЕЖ - РЕЗИНОВЫЙ4
- КАБЕЛЬНАЯ СТЯЖКА1
- УПЛОТНЕНИЕ1
- ПЕРЕХОДНИК В СБОРЕ3
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ПЕРЕХОДНИК1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ЗАГЛУШКА В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ЗАГЛУШКА1
- ЗАГЛУШКА В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Заглушка LD STOR1
- ЗАГЛУШКА В СБОРЕ2
- ЗАГЛУШКА1
- ШТУЦЕР В СБОРЕ1
- ПЕРЕХОДНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КЛАПАН В СБОРЕ - ДЛЯ ОТБОРА ПРОБ ЭКСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КЛАПАН ОТБОРА ПРОБ1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- Датчики в сборе1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ГРУППА МАСЛЯНОГО ФИЛЬТРА1
- ШЛАНГ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ВТУЛКА2
- ФИКСАТОР1
Ещё 39 позиций состава и артикулы — после регистрации.
