Caterpillar 966L — Трубопроводы гидравлические в сборе
· 118 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы гидравлические в сборе» Caterpillar 966L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

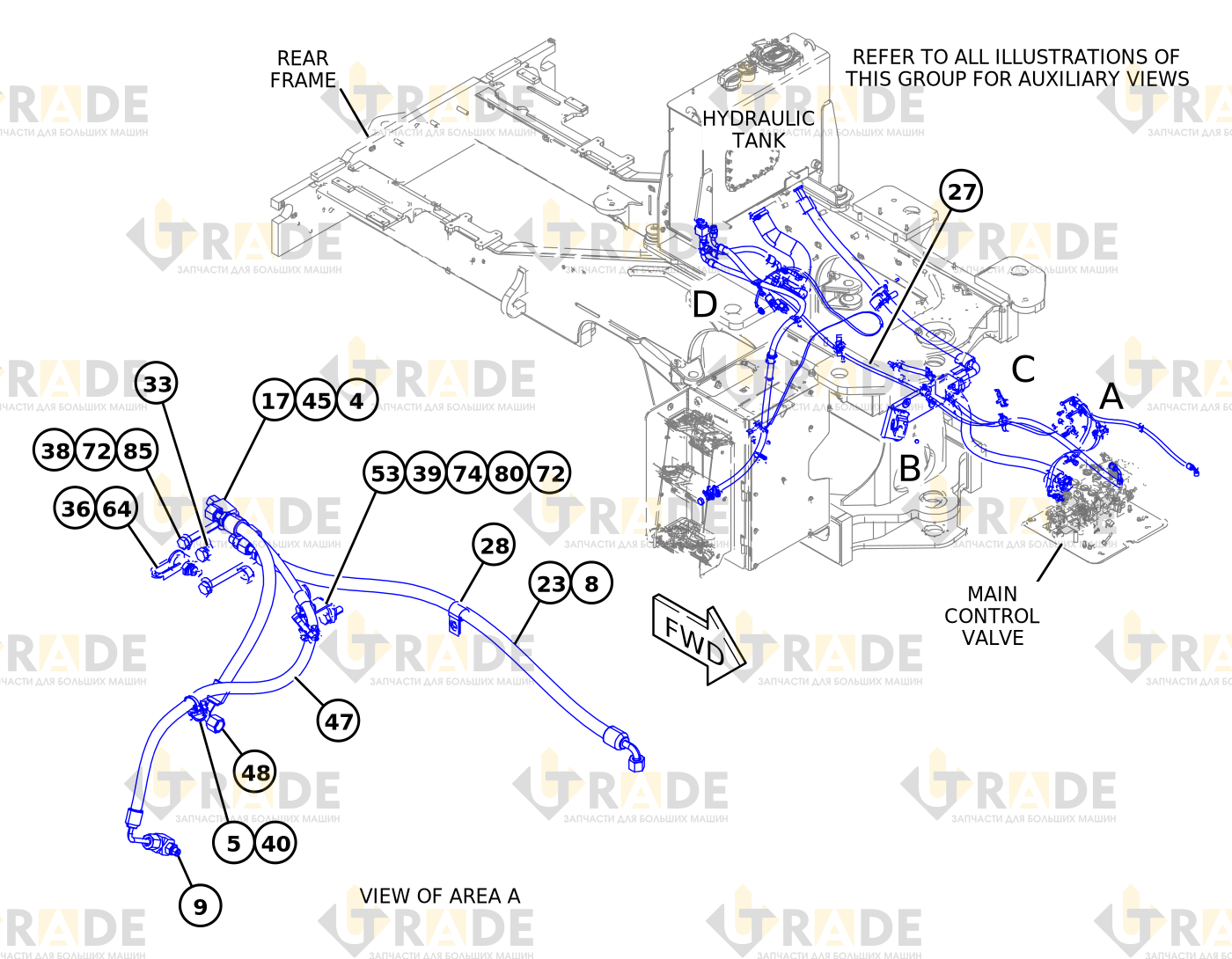

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
59 из 118- ПОЛУФЛАНЕЦ6
- КОНТРГАЙКА1
- УПЛОТНЕНИЕ1
- КОЛПАЧОК1
- КАБЕЛЬНАЯ СТЯЖКА7
- ЖЕСТКАЯ ШАЙБА1
- РАЗЪЕМ В СБОРЕ2
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ В СБОРЕ2
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- ПЕРЕХОДНИК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ТРОЙНИК1
- ТРОЙНИК В СБОРЕ - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- ПЕРЕХОДНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- КРОНШТЕЙН1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- ФЛАНЕЦ1
- ГРУППА ОБРАТНОГО КЛАПАНА1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- РАЗЪЕМ В СБОРЕ1
- ФИТИНГ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ХОМУТ2
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ФИКСАТОР1
- ВТУЛКА1
- ШЛАНГОВЫЙ ХОМУТ2
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ЗАГЛУШКА В СБОРЕ1
- ЗАГЛУШКА1
- ФИКСАТОР1
Ещё 59 позиций состава и артикулы — после регистрации.
