Caterpillar 966L — Трубопроводы в сборе (радиатор гидравлического масла)
· 145 позиций в составе· 1 моделей

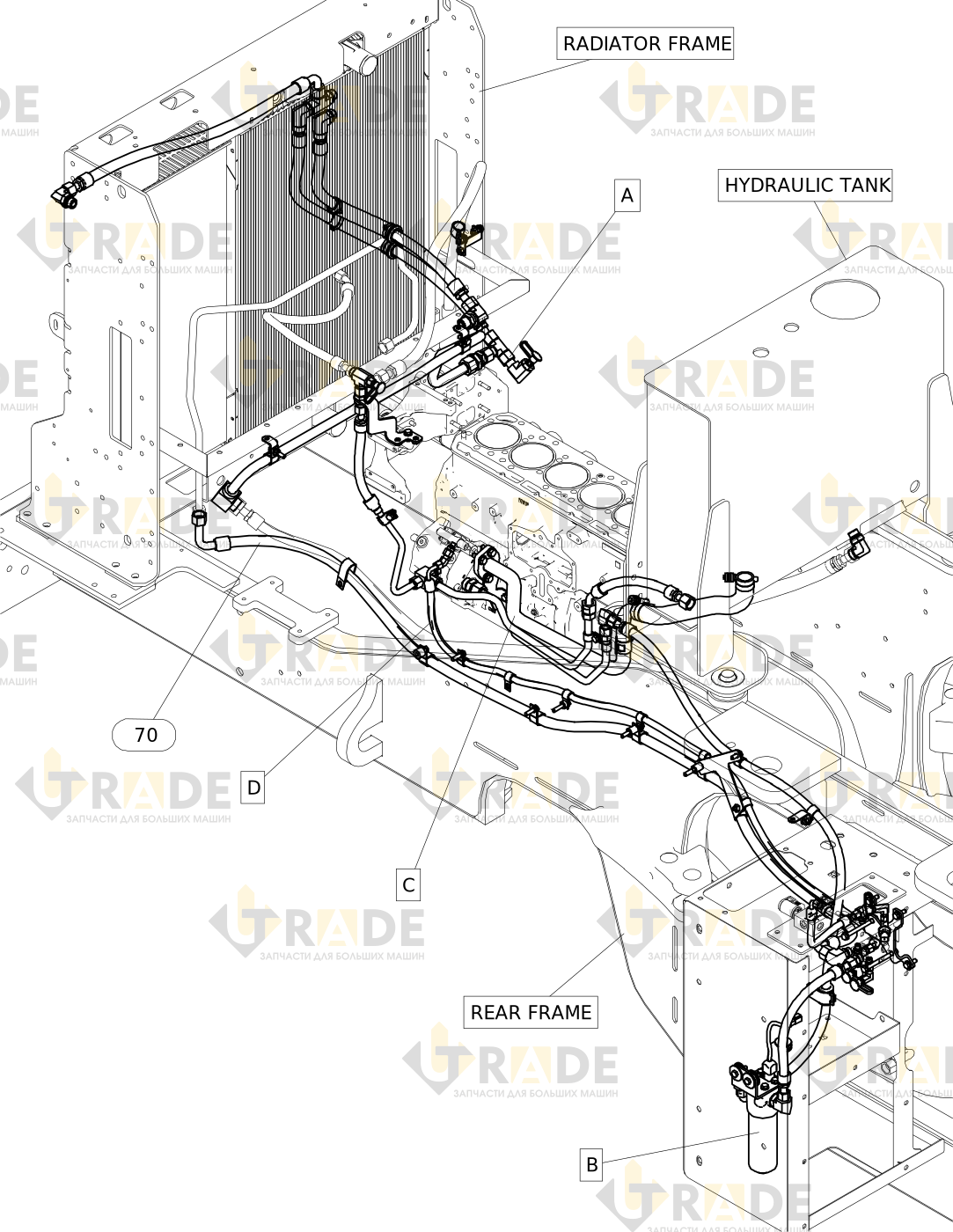

Взрыв-схема узла «Трубопроводы в сборе (радиатор гидравлического масла)» Caterpillar 966L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
73 из 145- КОНТРГАЙКА2
- КРЕПЕЖ - РЕЗИНОВЫЙ3
- ГАЙКА - ПЕРЕМЫЧКА1
- КАБЕЛЬНАЯ СТЯЖКА4
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КРОНШТЕЙН В СБОРЕ2
- Стыковой1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК - УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ПЕРЕХОДНИК В СБОРЕ1
- ТРОЙНИК1
- КЛАПАН В СБОРЕ - ДЛЯ ОТБОРА ПРОБ ЭКСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ1
- КЛАПАН ОТБОРА ПРОБ1
- ПАТРУБОК В СБОРЕ - КОЛЕНЧАТЫЙ1
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- МУФТА ТРУБОПРОВОДА В СБОРЕ1
- МУФТА ТРУБОПРОВОДА1
- ТРОЙНИК В СБОРЕ1
- ГНЕЗДО УПЛОТНИТЕЛЬНОГО КОЛЬЦА ТРОЙНИКА1
- КОЛЕНЧАТЫЙ ПАТРУБОК2
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ТРОЙНИК1
- КРОНШТЕЙН1
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- ДАТЧИК ДАВЛЕНИЯ1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК СПЕЦИАЛЬНЫЙ1
- КРОНШТЕЙН В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ПАТРУБОК В СБОРЕ1
- КРОНШТЕЙН1
- КРОНШТЕЙН В СБОРЕ1
- ФИКСАТОР6
- ПРОКЛАДКА2
- ПРОКЛАДКА1
- ОГРАЖДЕНИЕ2
Ещё 72 позиций состава и артикулы — после регистрации.
