John Deere 8430 — Управление и переключатели консоли (010000 - )
· 68 позиций в составе
Взрыв-схема узла «Управление и переключатели консоли (010000 - )» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

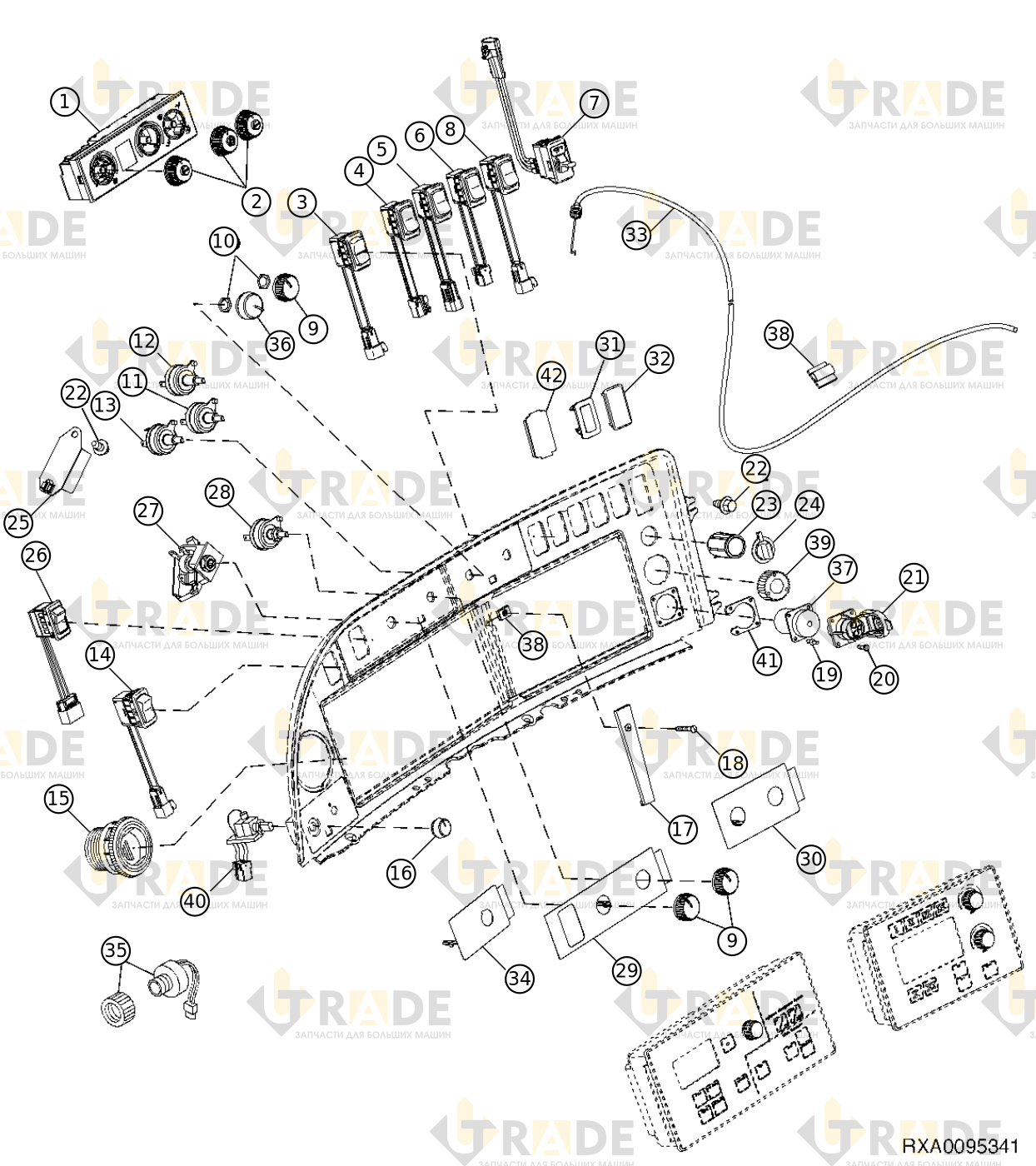

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Контроллер воздушного отопителя1
- Комплект управления консолью3
- Выключатель1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Черный внутренний электрический разъем на 6 контактов1
- Внутренний контакт электрического разъема1
- Выключатель1
- Серый корпус внешнего электрического разъема, 6 гнезд1
- Электроконнектор синий внешний на 4 контакта1
- Контакт электрического разъема1
- Переключатель MFWD (подвесной полный привод)1
- Внутренний черный электрический разъем в сборе, 8 гнезд1
- Внутренний 8-контактный электрический разъем1
- Внутренний контакт электрического разъема1
- Тумблер1
- Серый корпус внешнего электрического разъема, 6 гнезд1
- Контакт электрического разъема1
- Электроконнектор синий внешний на 4 контакта1
- Выключатель вторичного тормоза1
- Переключатель активации выбора ВОМ типа «качели»1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Черный внутренний электрический разъем на 6 контактов1
- Внутренний контакт электрического разъема1
- Поворотная ручка4
- Контргайка шестигранная, 7/16"2
- Выключатель1
- Вращающийся переключатель света1
- Роторный переключатель1
- Переключатель возобновления работы AutoTrac™1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Черный внутренний электрический разъем на 6 контактов1
- Внутренний контакт электрического разъема1
- Вентиляционная решетка панели управления1
- Ручка переключателя1
Ещё 34 позиций состава и артикулы — после регистрации.
