John Deere 8430 — Навесное оборудование, селективный распределительный клапан 4-го/5-го контура (040000 - )
· 65 позиций в составе

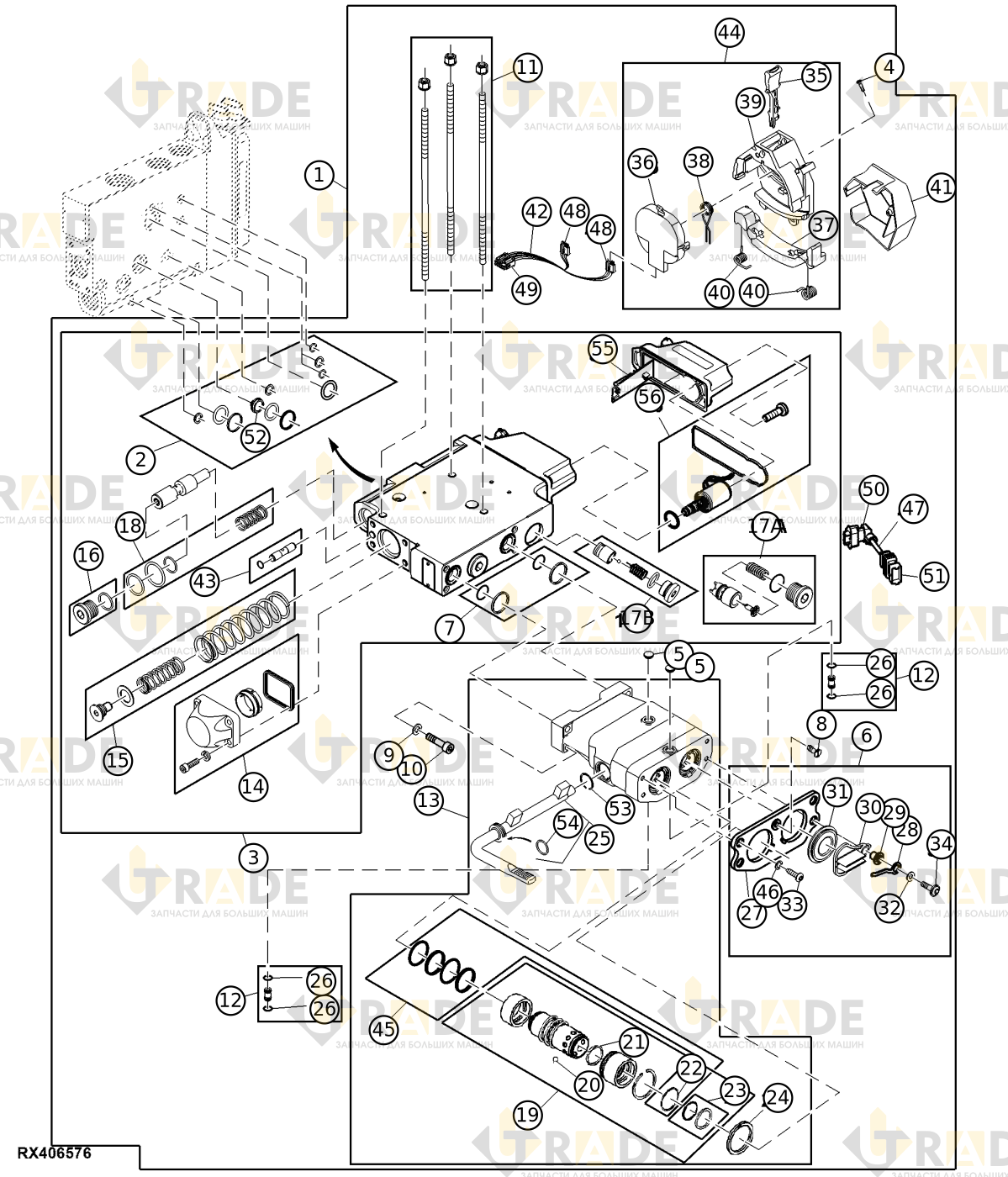

Взрыв-схема узла «Навесное оборудование, селективный распределительный клапан 4-го/5-го контура (040000 - )» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Управляющий клапан1
- Управляющий клапан1
- Комплект уплотнений SCV1
- Управляющий клапан1
- Винт самонарезающий с цилиндрической головкой, M3.5×132
- Крышка клапана SCV2
- Крышка управляющего клапана1
- Комплект уплотнений рабочего порта и соединителя1
- Пробка1
- Пробка1
- Шайба с круглым отверстием5
- Винт шестигранный, M8×335
- Комплект шпилек клапана 5-секционного, M8×3151
- Комплект шпилек шестисекционного клапана, M8×3551
- Сливная трубка SCV2
- Быстросъемное соединение защиты от обрыва SCV1
- Быстросъемное соединение защиты от обрыва SCV1
- Комплект колпачков1
- Комплект пружин золотникового распределителя1
- Комплект пружин1
- Комплект обратного клапана SCV и уплотнительной пробки1
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Комплект пружин клапана1
- Комплект пружин клапана селективного управления1
- Быстросъемное соединение защиты от обрыва SCV2
- Сферический шар сцепного устройства20
- Уплотнительное кольцо круглого сечения2
- Пыльник SCV2
- Внутреннее спиральное стопорное кольцо2
- Рычаг1
- Уплотнительное кольцо круглого сечения4
