John Deere 8430 — Разъемы жгута проводов кабины (1/3) (Североамериканская версия) (IVT)
· 85 позиций в составе

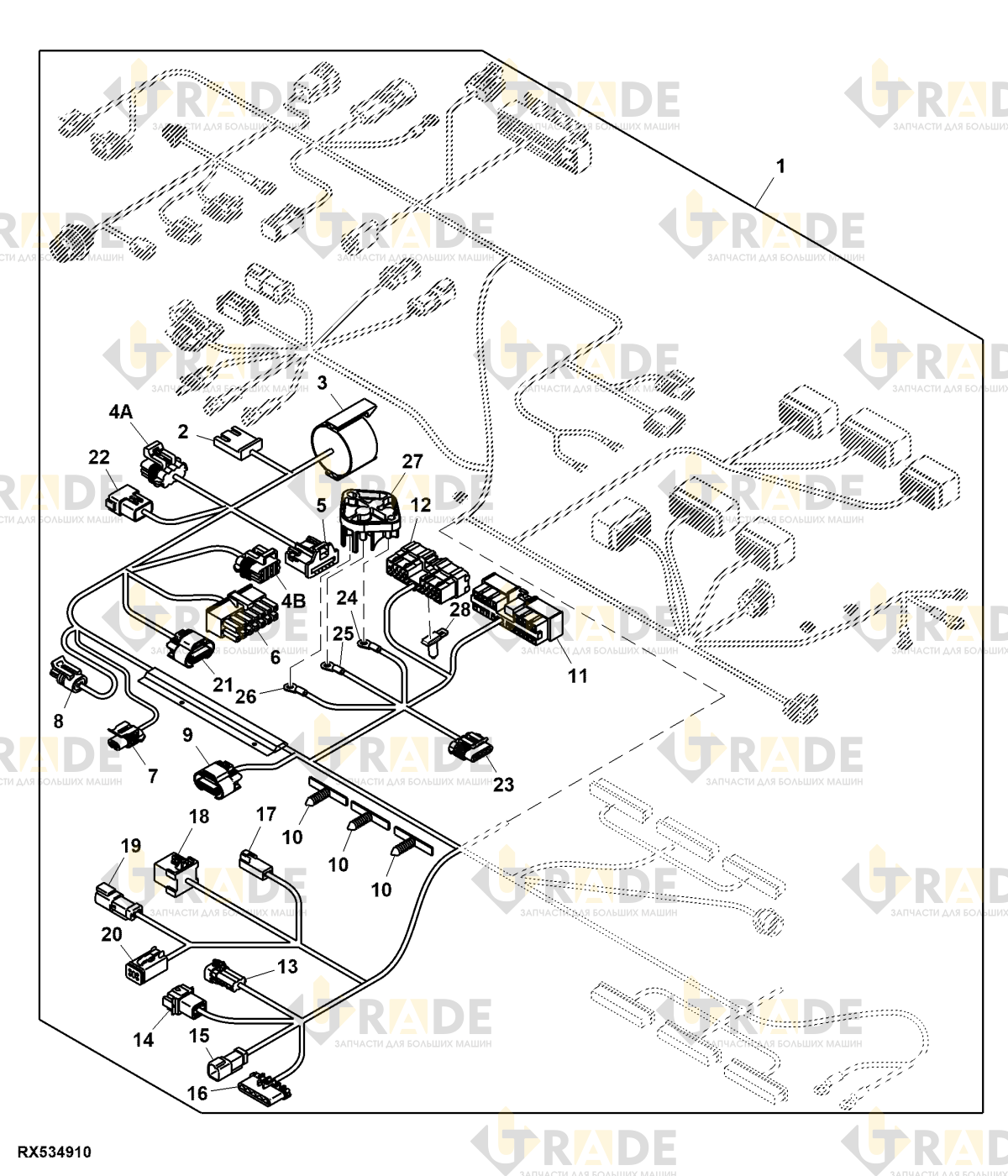

Взрыв-схема узла «Разъемы жгута проводов кабины (1/3) (Североамериканская версия) (IVT)» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
43 из 85- Жгут проводов кабины1
- Жгут проводки кабины IVT™1
- Жгут проводов кабины1
- Внешний электрический разъем в сборе, 2 контакта1
- Контакт электрического разъема2
- Электрический разъем в сборе1
- Запирающее устройство оранжевого электрического разъема6
- Контакт электрического разъема5
- Контакт электрического разъема1
- Корпус внешнего электрического разъема черный, 8 контактов2
- Электрический разъем средне-серый2
- Контакт электрического разъема8
- Уплотнитель кабеля белый8
- Корпус внешнего электрического разъема черный, на 6 контактов1
- Контакт электрического разъема5
- Электрический разъем в сборе1
- Сборка разъема электрического на 16 контактов1
- Контакт электрического разъема11
- Разъем электрический в сборе1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема2
- Уплотнение электрического разъема2
- Серый внешний корпус электрического разъема, 2 контакта1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема2
- Уплотнитель кабеля белый2
- Корпус внешнего электрического разъема черный, 6 контактов1
- Корпус электрического разъема типа заглушка6
- Уплотнение электрического разъема6
- Аксессуар электрического разъема3
- Корпус электрического разъема черный, 23 контакта1
- Устройство фиксации положения контакта1
- Устройство фиксации положения контакта2
- Контакт электрического разъема4
- Контакт электрического разъема12
- Корпус электрического разъема черный, 23 контакта1
- Устройство фиксации положения контакта1
- Устройство фиксации положения контакта2
- Внутренний контакт электрического разъема8
- Внутренний контакт электрического разъема3
- Внутренний контакт электрического разъема6
- Корпус электрического разъема1
- Серое соединение электрического разъема в сборе1
Ещё 42 позиций состава и артикулы — после регистрации.
