John Deere 8430 — Магистрали гидронасоса
· 64 позиций в составе

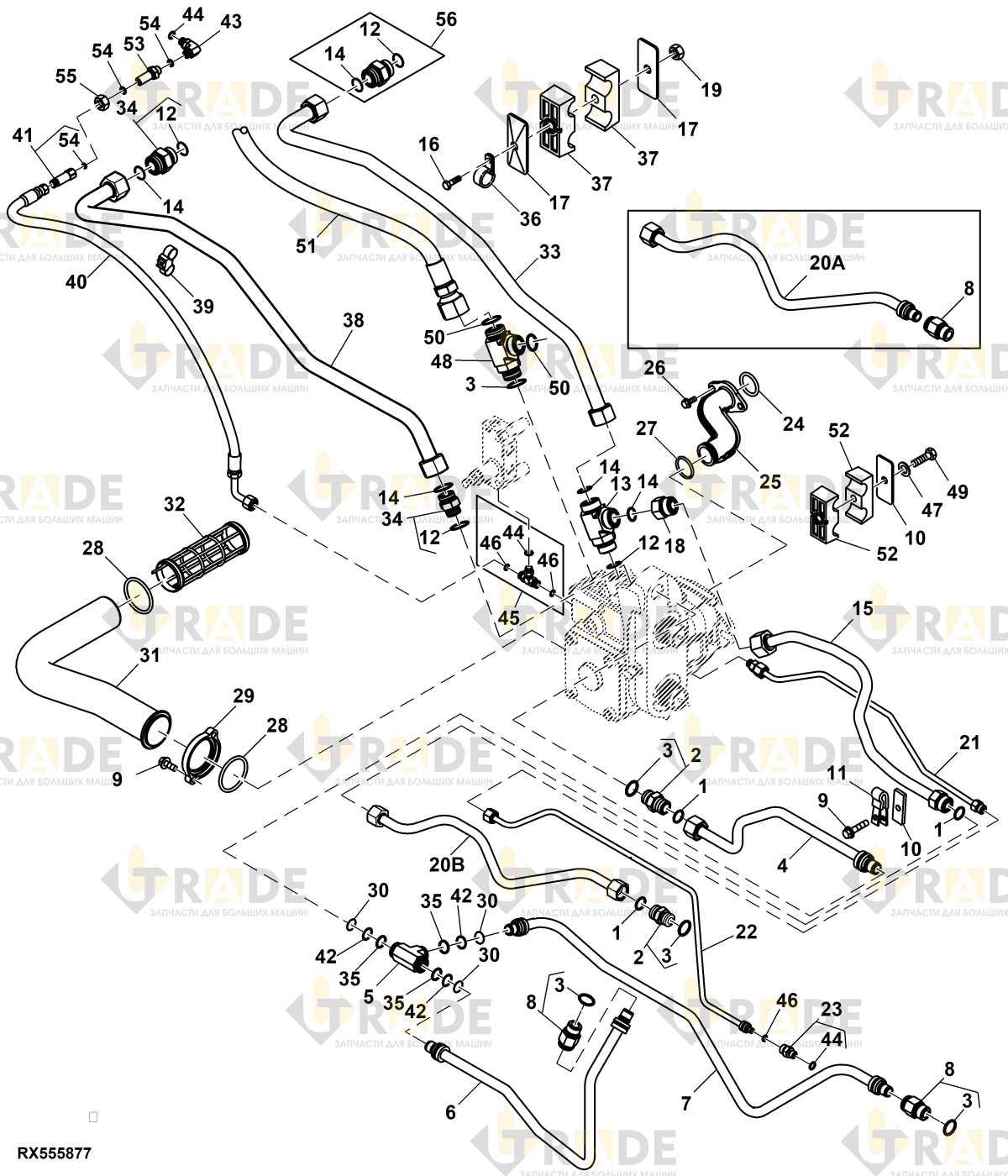

Взрыв-схема узла «Магистрали гидронасоса» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 64- Уплотнительное кольцо круглого сечения3
- Прямой адаптер-фитинг2
- Уплотнительное кольцо (O-ring)5
- Трубопровод слива масла спереди ILS™1
- Адаптер-штуцер1
- Передняя линия слива масла ILS™ рулевого управления1
- Трубопровод слива масла коробки передач ILS™1
- Прямой адаптер-фитинг2
- Фитинг2
- Винт с шестигранной головкой и фланцем, M10×253
- Пластина2
- Хомут болтовой1
- Уплотнительное кольцо (O-ring)4
- Тройник на шпильке регулируемый1
- Уплотнительное кольцо круглого сечения5
- Трубопровод подачи масла ILS™1
- Трубопровод подачи масла коробки передач ILS™1
- Винт с шестигранной головкой и фланцем, M8×651
- Пластина2
- Переходник1
- Контргайка шестигранная с фланцем, M81
- Трубопровод подачи масла ILS, IVT1
- Магистраль подачи ILS™ гидравлического масла1
- Трубопровод масла Load Sense ILS™1
- Трубопровод масла датчика нагрузки1
- Трубопровод масла датчика нагрузки1
- Прямой адаптер-фитинг1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Обратная труба насоса1
- Винт с шестигранной головкой и фланцем, M8×202
- Уплотнение уплотнительным кольцом1
