John Deere 8430 — Шасси Разъемы жгута проводов продолжение (2/3) (ILS™) (не сертифицировано)
· 93 позиций в составе

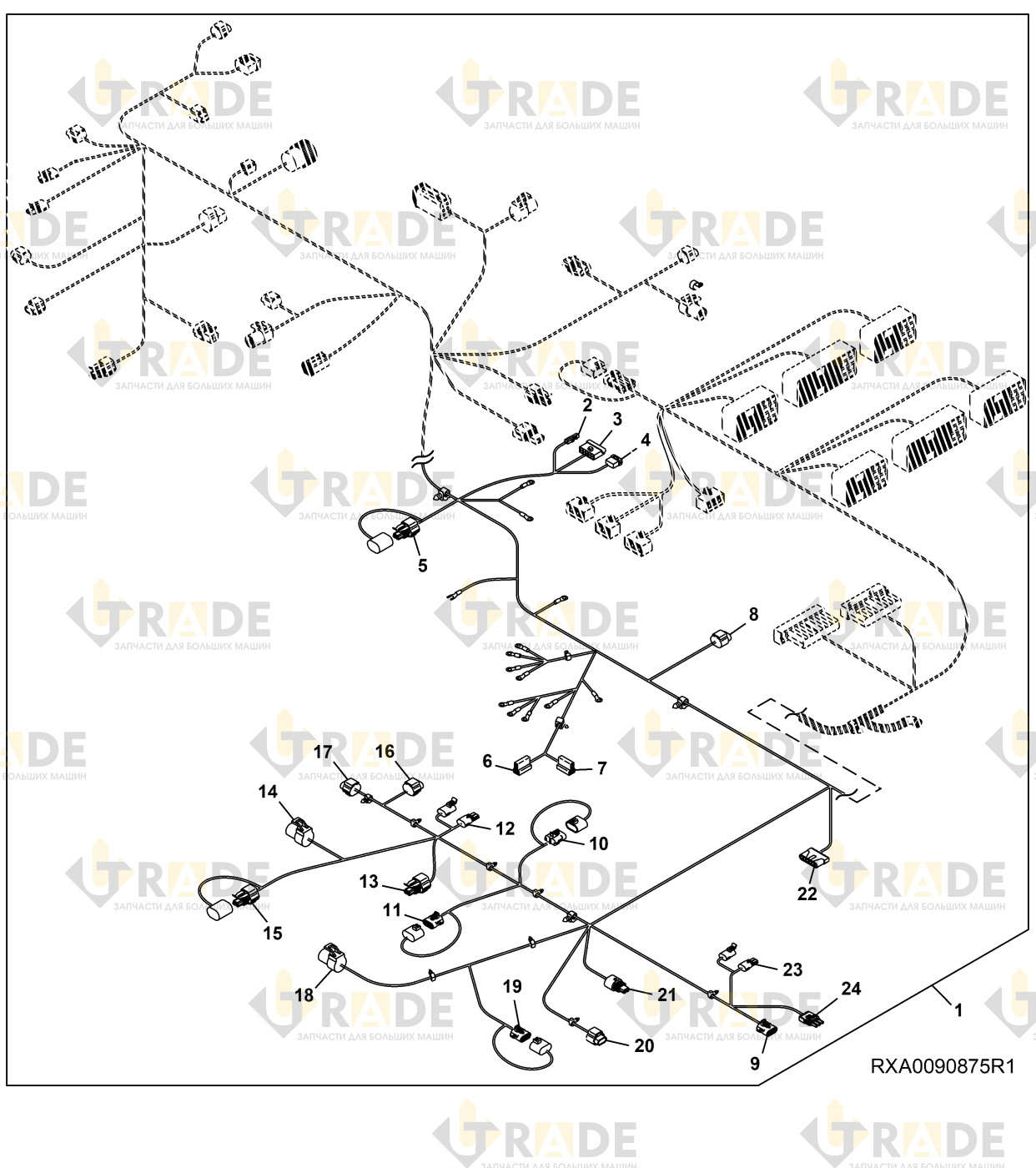

Взрыв-схема узла «Шасси Разъемы жгута проводов продолжение (2/3) (ILS™) (не сертифицировано)» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
47 из 93- Шасси Жгут проводов1
- Корпус черного электрического разъема, 1 контакт1
- Устройство блокировки электрического разъема черного цвета1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Черный внешний корпус электрического разъема, 10 полостей1
- Замок фиксации коричневого электрического разъема1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Черный корпус внешнего электрического разъема, 4 контакта1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Корпус разъема электрического внешний черный, 2 контакта1
- Аксессуар электрического разъема1
- Корпус электрического разъема типа заглушка1
- Уплотнение электрического разъема1
- Черный внешний электрический разъем, 2 контакта1
- Контакт электрического разъема1
- Черный внешний электрический разъем, 2 контакта1
- Контакт электрического разъема1
- Корпус разъема электрического внешний черный, 2 контакта1
- Аксессуар электрического разъема1
- Корпус электрического разъема типа заглушка1
- Уплотнение электрического разъема1
- Внешний корпус электрического разъема черный, 3 контакта1
- Электропроводной соединитель1
- Контакт электрического разъема1
- Уплотнитель кабеля белый1
- Внешний корпус электрического разъема черный, 3 контакта1
- Электропроводной соединитель1
- Контакт электрического разъема1
- Уплотнитель кабеля белый1
- Внешний корпус электрического разъема черный, 3 контакта1
- Электропроводной соединитель1
- Контакт электрического разъема1
- Уплотнитель кабеля белый1
- Разъем электрический в сборе1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема1
- Уплотнитель кабеля белый1
- Корпус разъема электрического внешний черный, 2 контакта1
- Аксессуар электрического разъема1
- Корпус электрического разъема типа заглушка1
- Уплотнение электрического разъема1
- Внешний корпус электрического разъема черный, 3 контакта1
- Защелка электрического разъема среднего серого цвета1
- Корпус электрического разъема типа заглушка1
Ещё 46 позиций состава и артикулы — после регистрации.
