John Deere 8430 — Разъемы жгута проводов шасси продолж. (3/3) (ILS)(NON-CERTIFIED)
· 96 позиций в составе

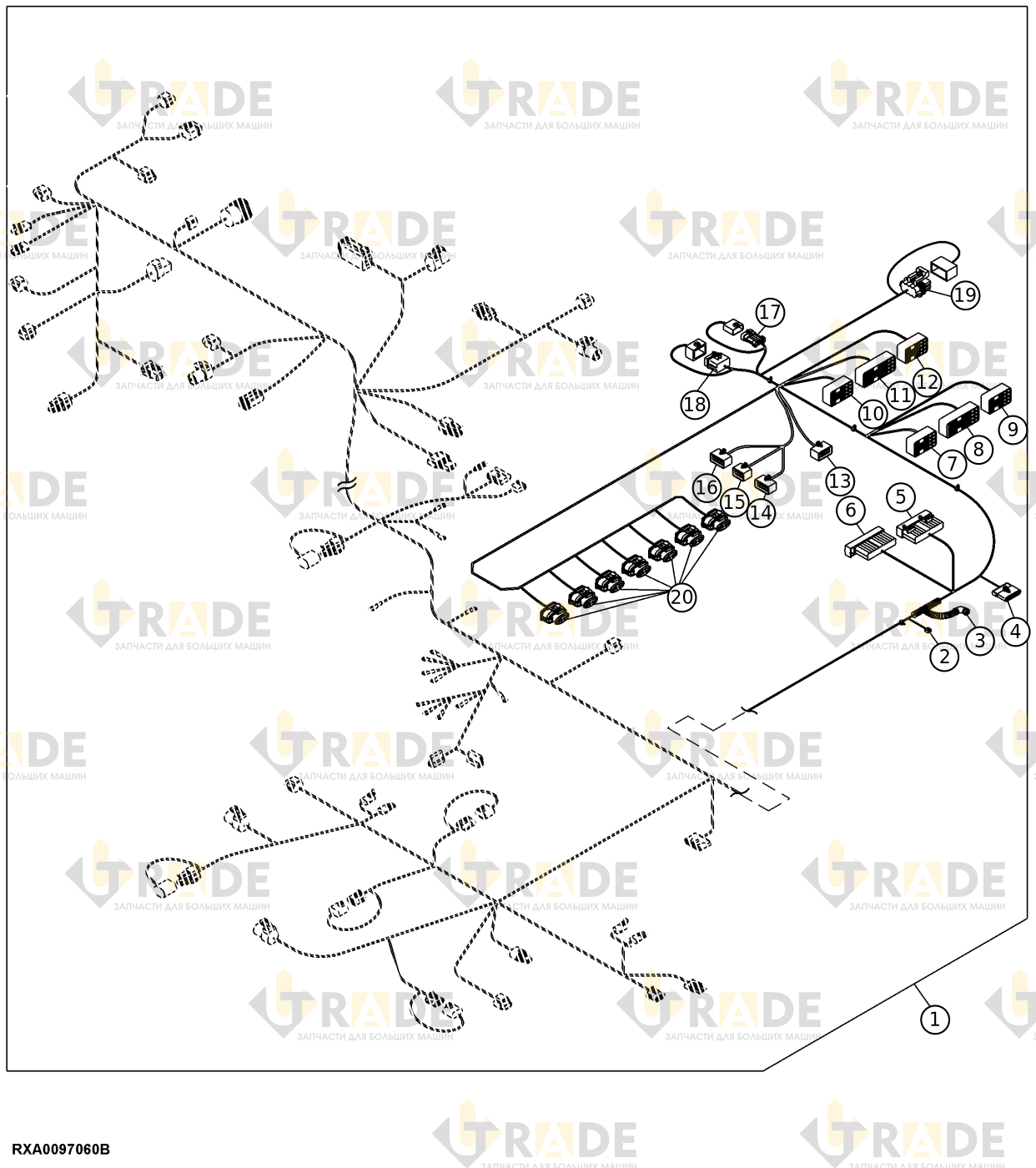

Взрыв-схема узла «Разъемы жгута проводов шасси продолж. (3/3) (ILS)(NON-CERTIFIED)» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
48 из 96- Шасси Жгут проводов1
- Корпус электрического разъема1
- Трехконтактный электрический разъем кремового цвета1
- Контакт электрического разъема1
- Уплотнитель серого электрического разъема1
- Корпус внутреннего черного электрического разъема, 29 гнезд1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема серый, 5 контактов1
- Черный электрический разъем1
- Контакт электрического разъема1
- Уплотнитель синего электрического разъема1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Корпус внутреннего электрического разъема черного цвета, 24 контакта1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема1
- Внутренний контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Черный корпус внешнего электрического разъема, 24 полости1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Корпус серого разъема, 32 контакта1
- Колпачок электрического разъема черный1
- Контакт выходного электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
- Колпачок электрического разъема черный1
- Контакт выходного электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема, 32 контакта1
- Колпачок электрического разъема черный1
- Контакт выходного электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема синий, 32 контакта1
- Колпачок электрического разъема черный1
- Контакт выходного электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
- Колпачок электрического разъема черный1
Ещё 48 позиций состава и артикулы — после регистрации.
