John Deere 8430 — Разъемы жгута проводов кабины (3/3) (Европейская версия), IVT™
· 119 позиций в составе

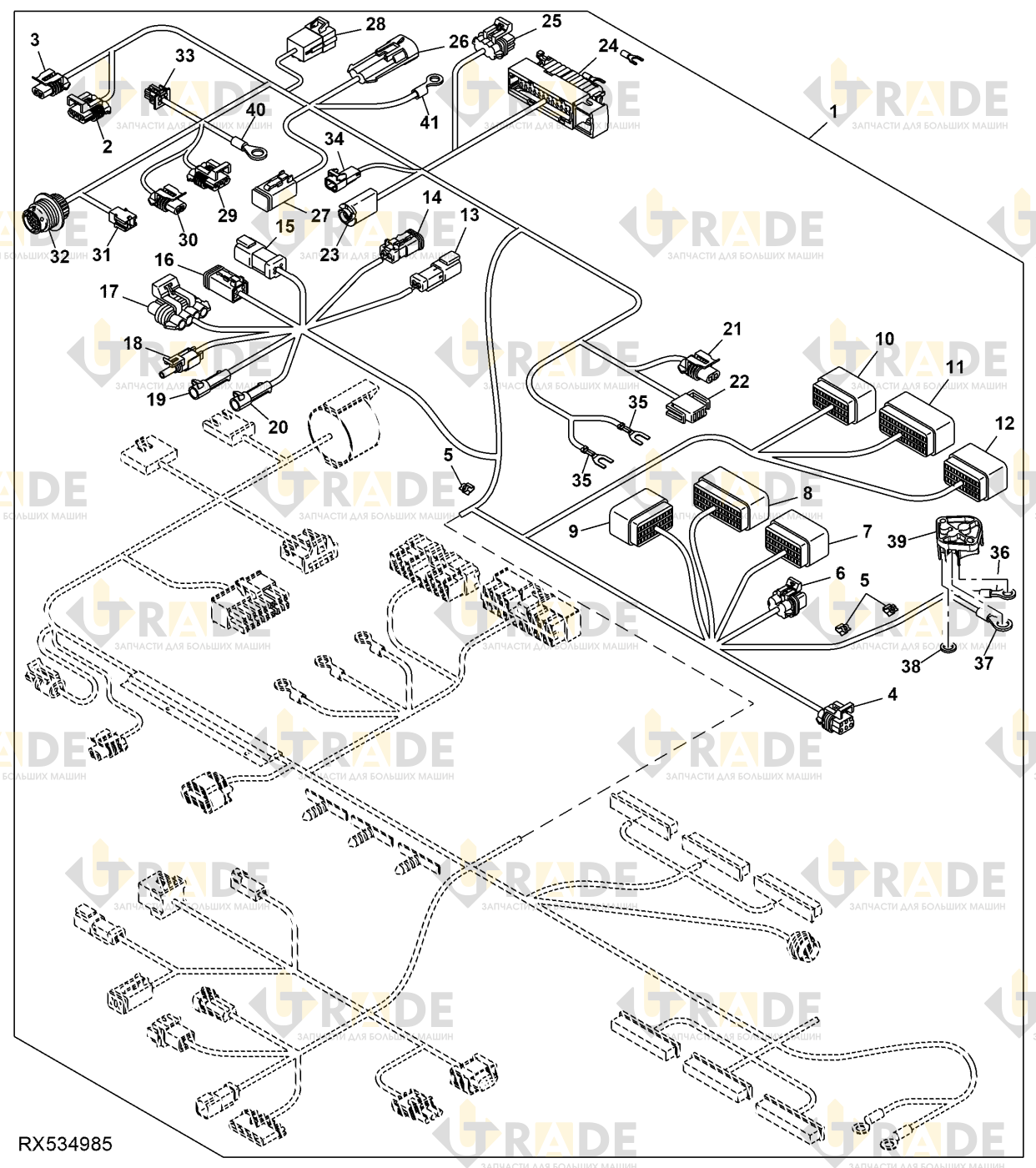

Взрыв-схема узла «Разъемы жгута проводов кабины (3/3) (Европейская версия), IVT™» John Deere 8430: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
60 из 119- Основной жгут проводов кабины1
- Жгут проводов кабины1
- Внешний корпус электрического разъема черный, 3 контакта1
- Электропроводной соединитель1
- Контакт электрического разъема3
- Уплотнитель кабеля белый3
- Разъем электрический в сборе1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема2
- Уплотнение электрического разъема2
- Корпус внешнего электрического разъема черный, 6 контактов1
- Серое соединение электрического разъема в сборе1
- Контакт электрического разъема6
- Уплотнение электрического разъема1
- Уплотнитель кабеля белый5
- Защелка1
- Корпус черного электрического разъема, на 7 контактов1
- Черный контакт электрического разъема1
- Контакт электрического разъема5
- Уплотнение электрического разъема4
- Уплотнитель кабеля белый1
- Контакт электрического разъема2
- Силиконовый уплотнитель кабеля разъема электрического MP480 красный2
- Корпус электрического разъема1
- Корпус внешнего электрического разъема, 32 контакта1
- Корпус электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
- Корпус электрического разъема1
- Корпус серого разъема, 32 контакта1
- Корпус электрического разъема1
- Корпус внешнего электрического разъема синий, 32 контакта1
- Корпус электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
- Корпус электрического разъема1
- Корпус внешнего электрического разъема, 32 контакта1
- Корпус разъема электрического внешний черный, 2 контакта1
- Устройство блокировки электрического разъема1
- Контактный штифт клеммы электрического разъема2
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема2
- Корпус внешнего электрического разъема черный, 4 контакта1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема4
- Черный корпус электрического разъема в сборе, на 4 контакта1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема4
- Корпус внешнего электрического разъема черный, 4 контакта1
- Устройство блокировки электрического разъема черного цвета1
- Контакт электрического разъема4
- Уплотнение электрического разъема4
- Корпус черного электрического разъема, 1 контакт1
- Устройство блокировки электрического разъема черного цвета1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Корпус внешнего электрического разъема черный, 1 контакт1
- Устройство блокировки электрического разъема черного цвета1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Корпус внешнего электрического разъема черный, 1 контакт1
Ещё 59 позиций состава и артикулы — после регистрации.
