John Deere 648H — Система охлаждения (прямой привод) (SN -618407) ( - 618407)
· 64 позиций в составе· 1 моделей

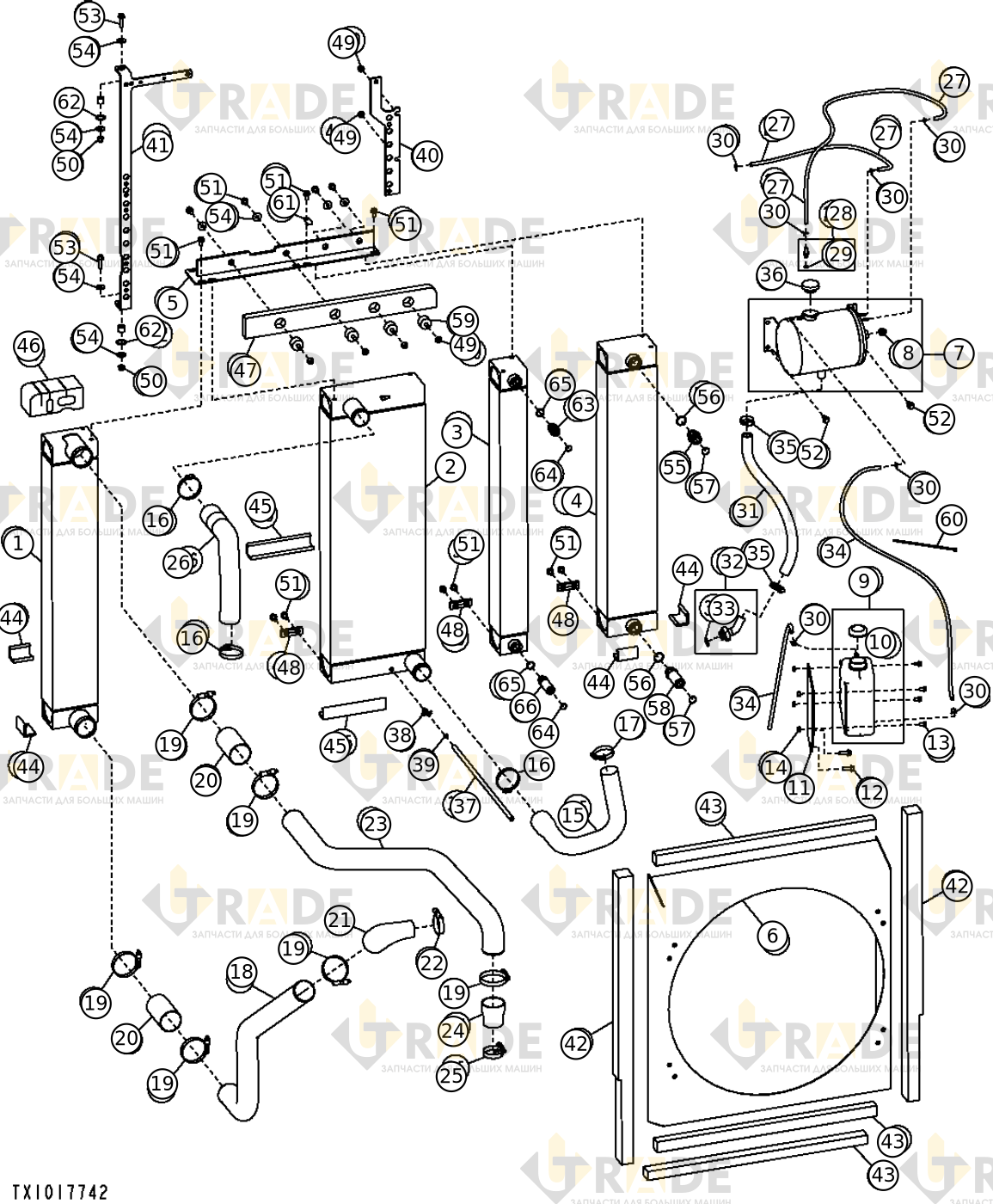

Взрыв-схема узла «Система охлаждения (прямой привод) (SN -618407) ( - 618407)» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 64- Охлаждающее устройство заряженного воздуха1
- Радиатор1
- Охладитель трансмиссионного масла1
- Маслоохладитель1
- Кронштейн двигателя1
- Защита вентилятора1
- Бак1
- Комплект охлаждения двигателя1
- Уровнемер1
- Бак системы охлаждения1
- Крышка без вентиляции1
- Пластина крепления бака1
- Винт с шестигранной головкой и фланцем, M10×302
- Винт шестигранный с фланцем, M8×164
- Контргайка шестигранная с фланцем, M84
- Нижний шланг радиатора1
- Хомут с червячным приводом3
- Хомут шланга червячного типа1
- Труба системы охлаждения1
- Хомут6
- Шланг2
- Шланг наддувного воздуха1
- Хомут шланга1
- Труба наддувочного воздуха1
- Шланг выхода воздуха турбо1
- Хомут шланга1
- Верхний шланг радиатора1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Хомут шланга червячного типа7
- Отвод 45 градусов1
- Уплотнительное кольцо (O-ring)1
Ещё 32 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
