John Deere 648H — Набор для установки привода отключения трансмиссии на месте (прямая передача)
· 45 позиций в составе· 1 моделей
Взрыв-схема узла «Набор для установки привода отключения трансмиссии на месте (прямая передача)» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

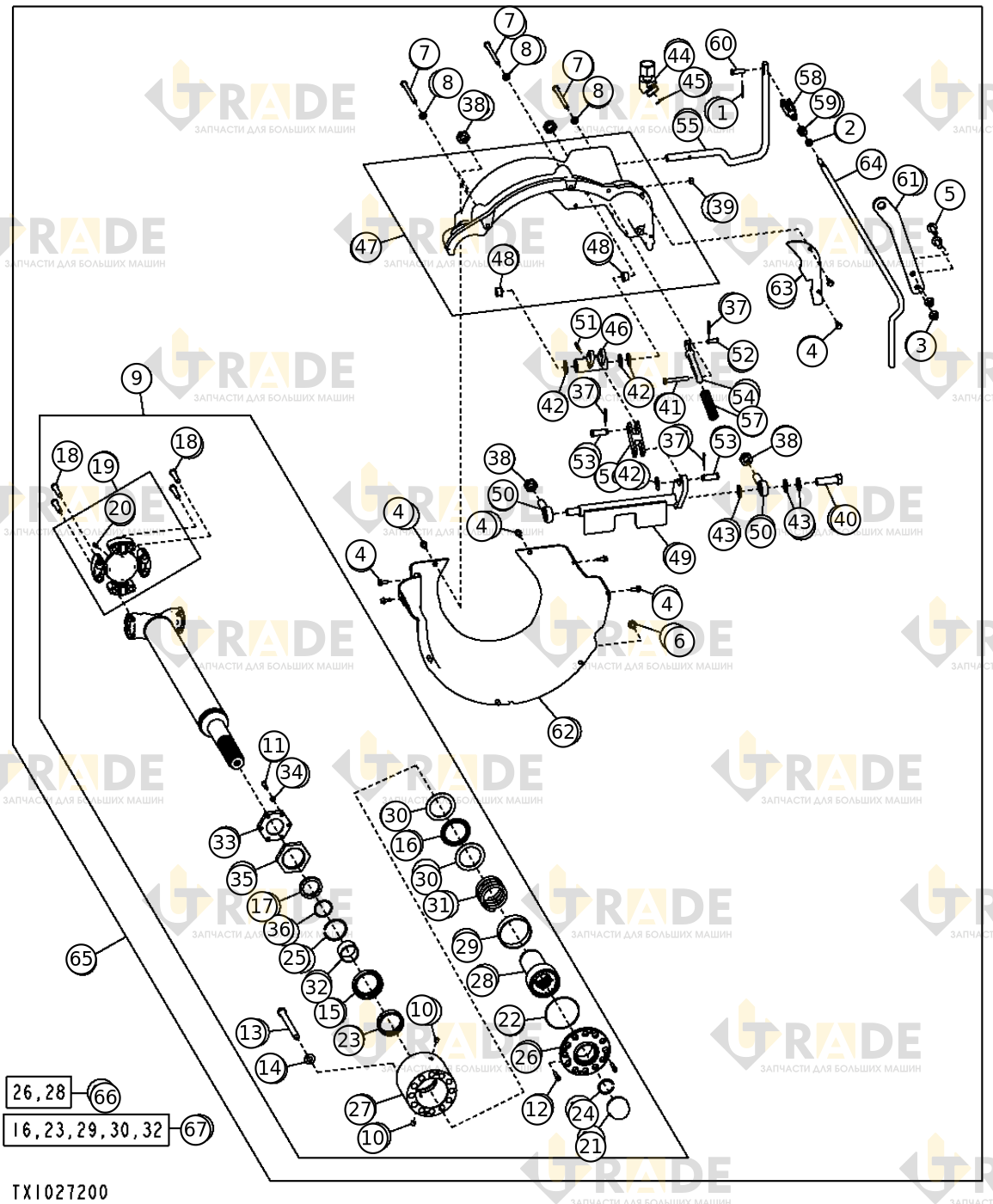

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Котировочный штифт1
- Гайка шестигранная, 3/8"1
- Гексагональная гайка с фланцем, M102
- Винт с шестигранной головкой, M6×168
- Винт с шестигранной головкой и фланцем, M10×302
- Винт шестигранный с фланцем, M8×167
- Винт с шестигранной головкой, M8×1003
- Шайба с круглым отверстием3
- Крепежные детали рычага управления отключением на холоде коробки передач1
- Фитинг-пробка для трубы2
- Винт с цилиндрической головкой, 1/4" x 3/4"6
- Винт с цилиндрической головкой, 1/4" X 1"2
- Винт с шестигранной головкой, 1/2" x 5-1/4"12
- Шайба с круглым отверстием12
- Внутреннее уплотнительное кольцо карданного вала холодного отключения1
- Внутреннее уплотнительное кольцо карданного вала холодного отключения1
- Винт с шестигранной головкой, 3/8" X 1-3/4"4
- Крестовина карданного шарнира1
- Смазочный ниппель1
- Колпак ступицы1
- Уплотнительное кольцо (O-ring)1
- Подшипник роликовый цилиндрический игольчатый открытый1
- Стопорное кольцо1
Ещё 22 позиций состава и артикулы — после регистрации.
