John Deere 648H — Корпус гидротрансформатора, шестерни
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Корпус гидротрансформатора, шестерни» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

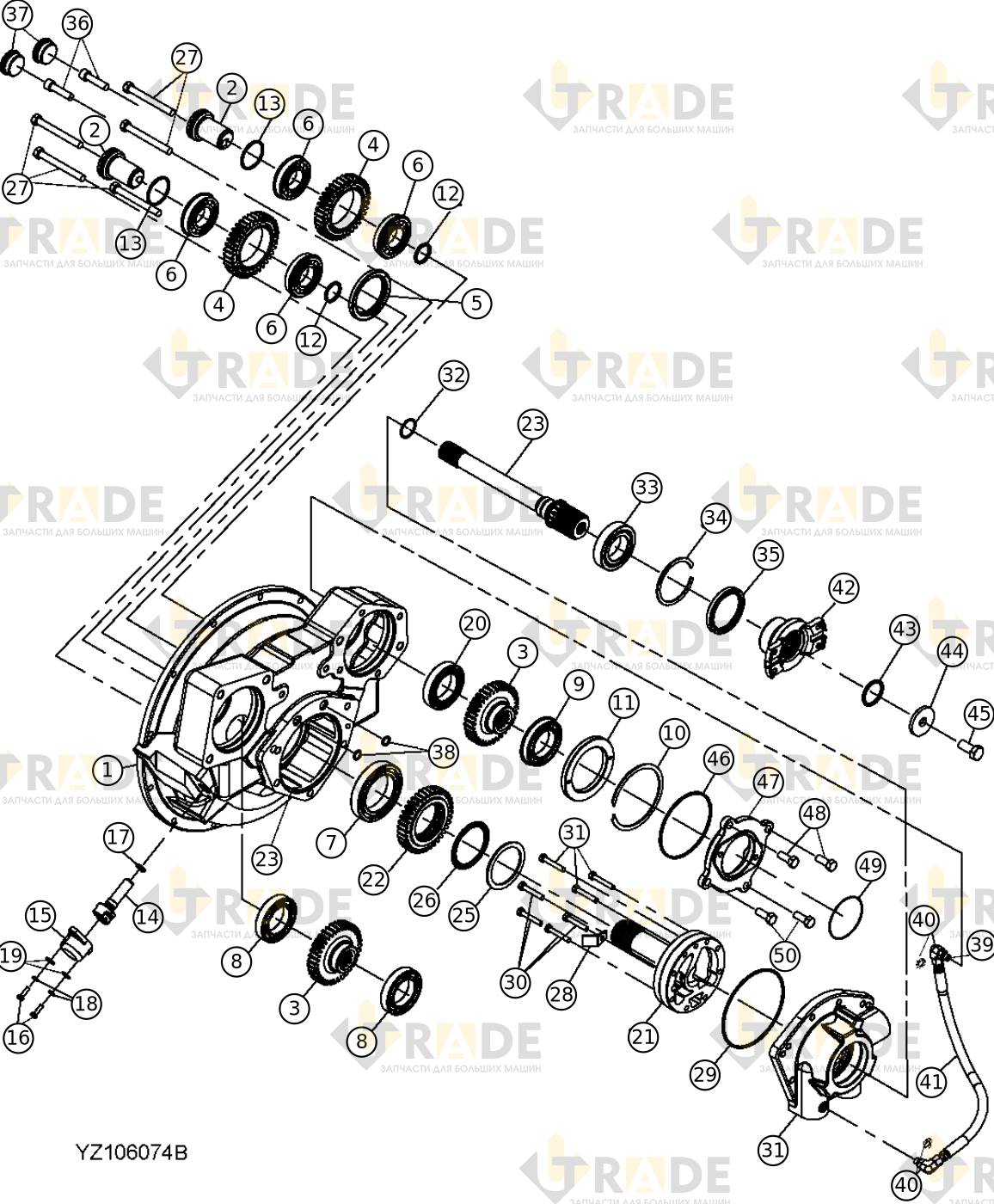

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Корпус1
- Вал натяжного ролика трансмиссии2
- Ведомое зубчатое колесо2
- Шестерня направляющая2
- Внутреннее маслосъемное кольцо1
- Подшипник шариковый цилиндрический однорядный4
- Подшипник шариковый цилиндрический однорядный1
- Подшипник шариковый цилиндрический однорядный2
- Подшипник шариковый цилиндрический однорядный1
- Внутреннее стопорное кольцо1
- Изолятор подшипника1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения2
- Датчик положения магнитного датчика скорости1
- Крышка магнитного датчика скорости1
- Винт с шестигранной головкой, M6×202
- Уплотнительное кольцо круглого сечения1
- Контргайка2
- Шайба2
- Подшипник шариковый цилиндрический однорядный1
- Опорная труба статора1
- Прямозубое колесо1
- Вал турбины1
- Котировочный штифт1
- Опорная поверхность подшипника1
- Игольчатый упорный подшипник1
- Винт с шестигранной головкой, M12×1105
- Отражатель1
Ещё 28 позиций состава и артикулы — после регистрации.
