John Deere 648H — Комплект вторичного рулевого управления с гидротрансформатором
· 51 позиций в составе· 1 моделей
Взрыв-схема узла «Комплект вторичного рулевого управления с гидротрансформатором» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

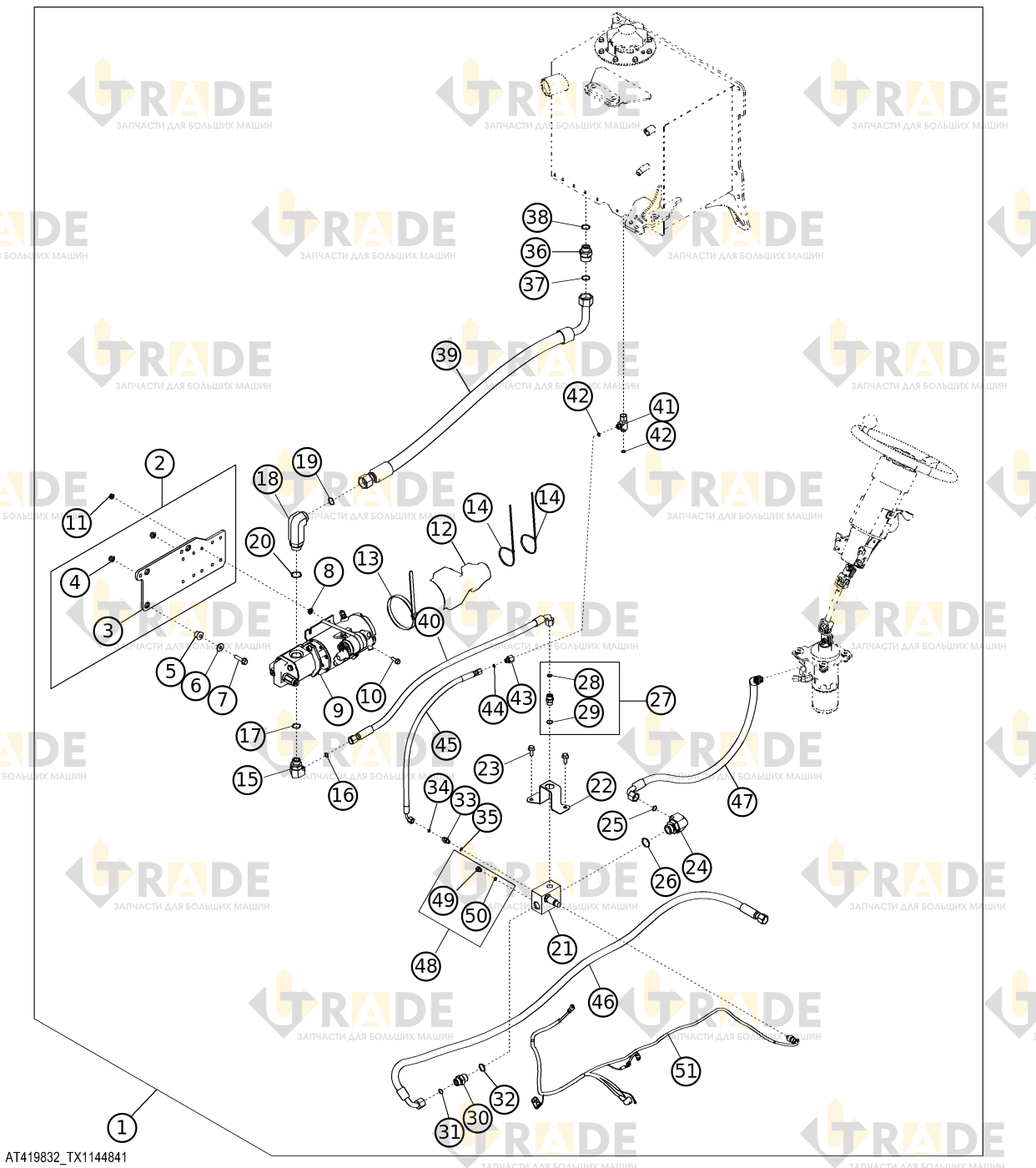

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Система рулевого управления1
- Пластина1
- Крепежная пластина насоса1
- Гексагональная гайка с фланцем, M102
- Амортизатор3
- Шайба с круглым отверстием3
- Винт с шестигранной головкой и фланцем, M10×403
- Шайба с круглым отверстием4
- Насос вторичного рулевого управления, 12 Вольт1
- Шпилька с шестигранной головкой и фланцем M8×254
- Контргайка шестигранная с фланцем, M84
- Защитный кожух1
- Хомут-фиксатор нейлоновый1
- Хомут2
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Выключатель вторичного рулевого управления1
- Стяжка клапана1
- Винт с шестигранной головкой и фланцем, M10×252
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
