John Deere 648H — Рычаги и тяги распределительного клапана клешни (SF, ручной)
· 47 позиций в составе· 1 моделей

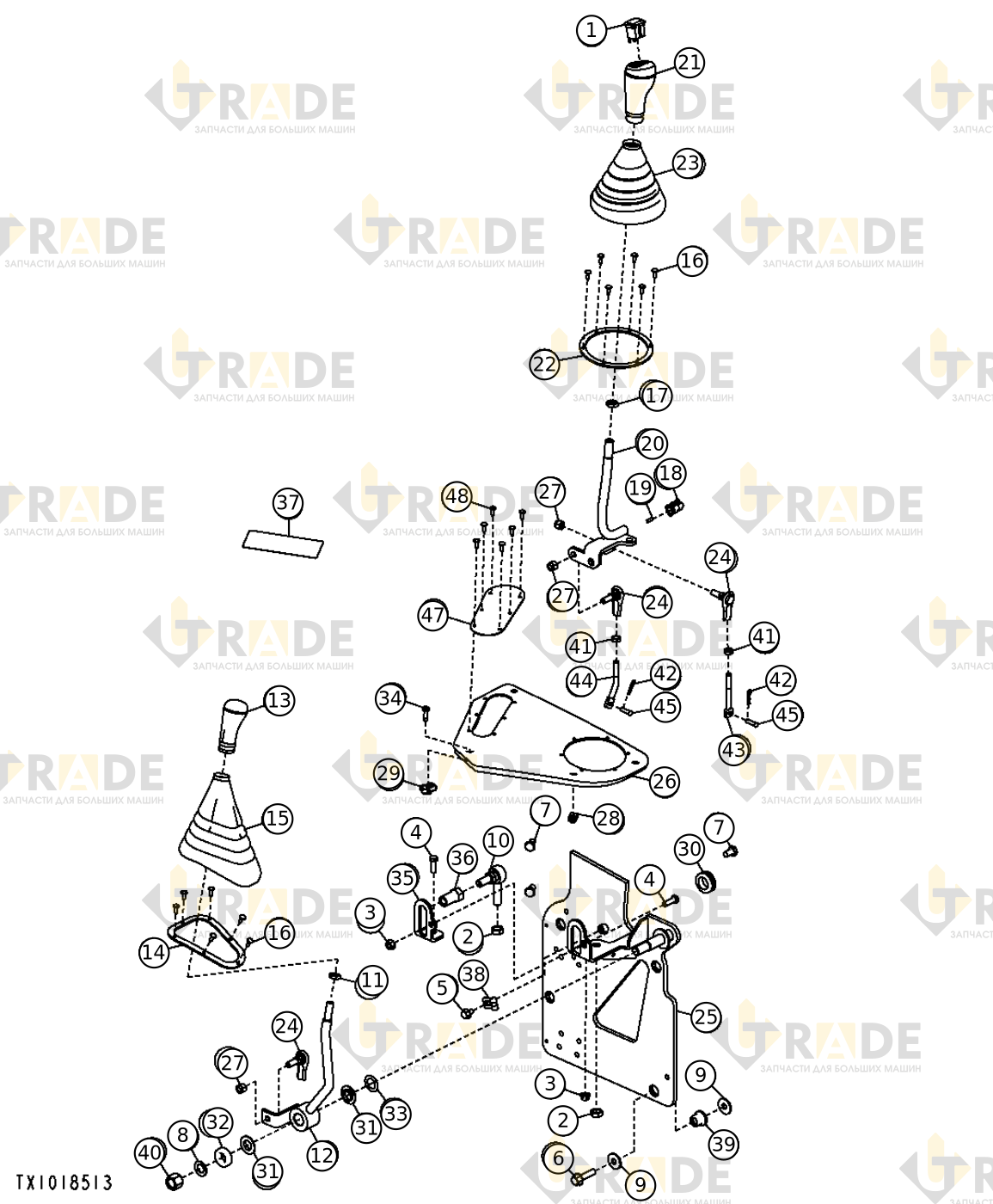

Взрыв-схема узла «Рычаги и тяги распределительного клапана клешни (SF, ручной)» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Выключатель вращения захвата1
- Шестигранная гайка, 1/2"2
- Контргайка шестигранная с фланцем, M82
- Винт с шестигранной головкой, M8×252
- Винт с фланцем, M8×121
- Винт с шестигранной головкой и фланцем, M10×404
- Винт с шестигранной головкой и стопорным кольцом, M10×163
- Шайба с круглым отверстием1
- Шайба с круглым отверстием8
- Шаровый шарнир рычага управления1
- Контргайка шестигранная, M121
- Рычаг управления отвалом1
- Ручка1
- Уплотнительное кольцо башмака отвала1
- Чехол рычага управления отвалом1
- Зажим крепления панели12
- Шестигранная гайка, M141
- Контакт внешнего электрического разъема серый, 3 контакта1
- Контакт электрического разъема оранжевый, на 3 контакта1
- Рычаг управления захватом1
- Ручка1
- Стопорное кольцо1
- Чехл дуги стрелы1
- Шаровый шарнир3
Ещё 23 позиций состава и артикулы — после регистрации.
