John Deere 648H — Рычаги и тяги распределительного клапана клешни (DF) (ручной)
· 49 позиций в составе· 1 моделей
Взрыв-схема узла «Рычаги и тяги распределительного клапана клешни (DF) (ручной)» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

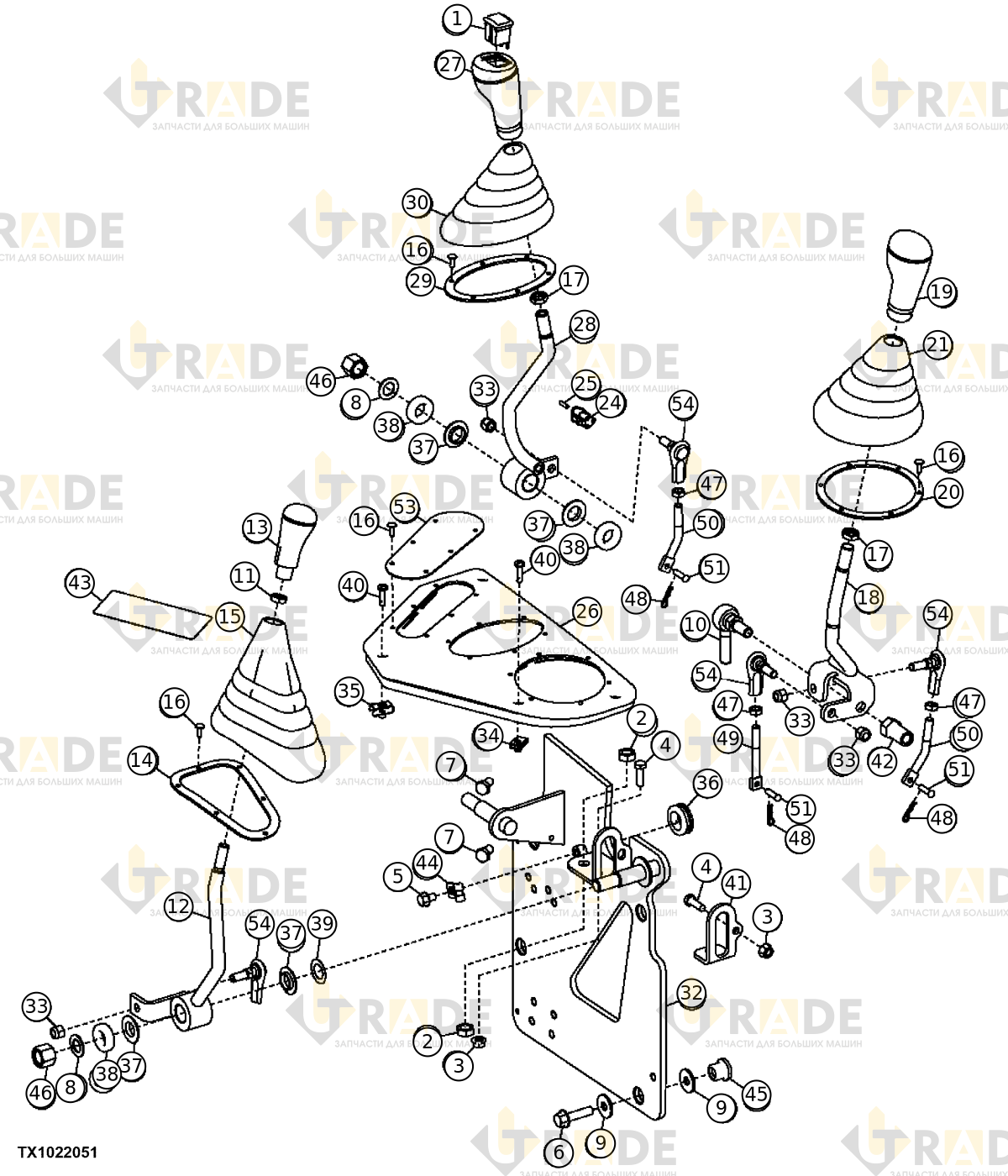

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Выключатель вращения захвата1
- Шестигранная гайка, 1/2"4
- Контргайка шестигранная с фланцем, M84
- Винт с шестигранной головкой, M8×254
- Винт с фланцем, M8×122
- Винт с шестигранной головкой и фланцем, M10×408
- Винт с шестигранной головкой и стопорным кольцом, M10×166
- Шайба с круглым отверстием1
- Шайба с круглым отверстием16
- Шаровый шарнир рычага управления2
- Контргайка шестигранная, M122
- Рычаг управления отвалом1
- Ручка1
- Уплотнительное кольцо башмака отвала1
- Чехол рычага управления отвалом1
- Зажим крепления панели24
- Шестигранная гайка, M142
- Сварная конструкция дуги стрелы1
- Ручка дуги стрелы1
- Стопорное кольцо1
- Чехл дуги стрелы1
- Контакт внешнего электрического разъема серый, 3 контакта2
- Контакт электрического разъема оранжевый, на 3 контакта2
- Крышка консоли1
- Ручка1
Ещё 24 позиций состава и артикулы — после регистрации.
