John Deere 648H — Рулевое управление с двумя режимами (гидротрансформатор) (SN 624143-)
· 47 позиций в составе· 1 моделей
Взрыв-схема узла «Рулевое управление с двумя режимами (гидротрансформатор) (SN 624143-)» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

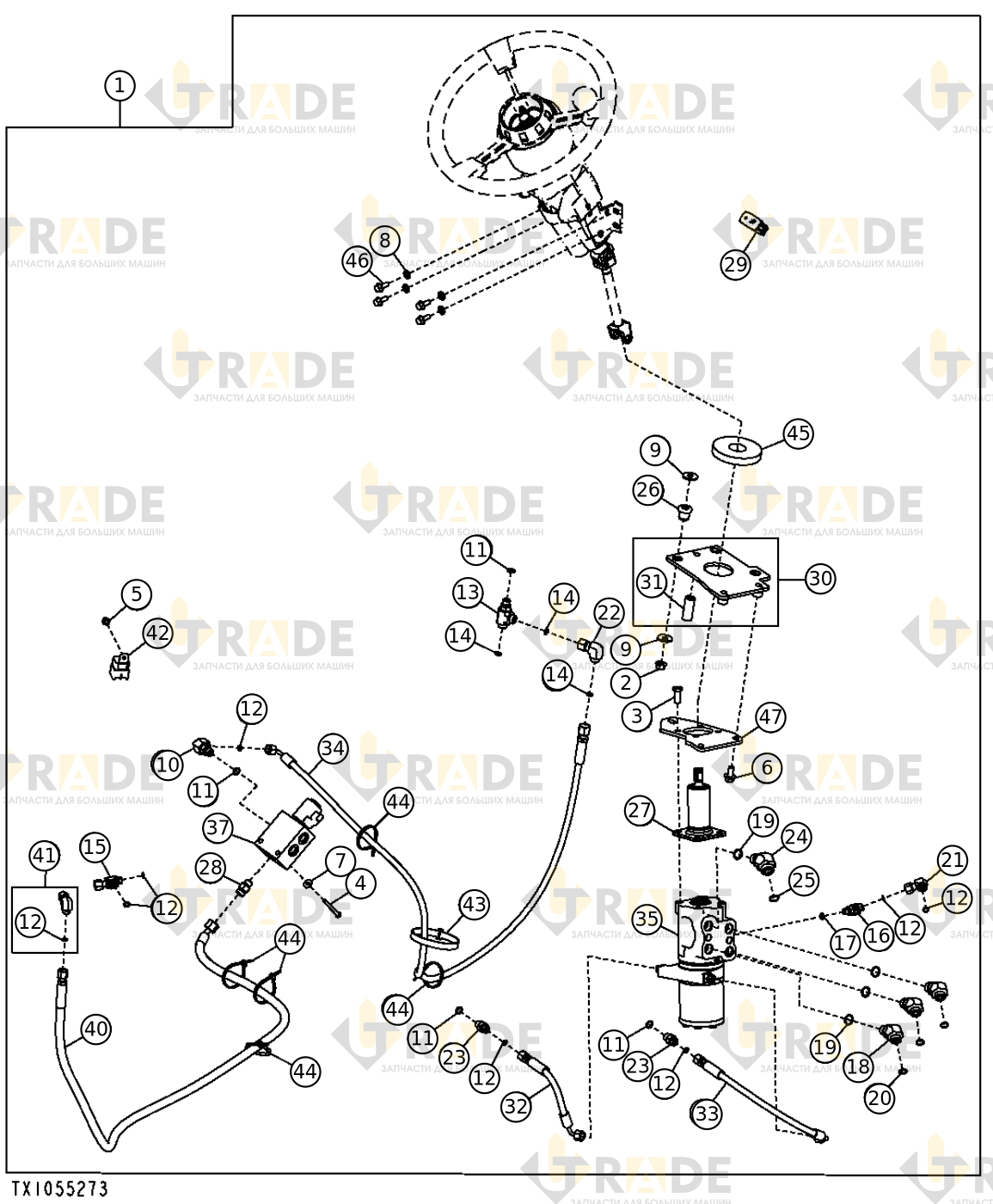

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Комплект1
- Гексагональная гайка с фланцем, M103
- Винт с шестигранной головкой, M10×254
- Винт, M6×552
- Болт с шестигранной головкой и фланцем, M6×121
- Винт с шестигранной головкой, M10×203
- Шайба с круглым отверстием2
- Шайба с круглым отверстием4
- Шайба с круглым отверстием6
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)4
- Уплотнительное кольцо (O-ring)8
- Тройник1
- Уплотнительное кольцо (O-ring)3
- Тройник поворотный1
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо (O-ring)1
- Отвод штуцерный прямой под углом 45 градусов3
- Уплотнительное кольцо (O-ring)4
- Уплотнительное кольцо (O-ring)3
- Поршень цилиндра ковша1
- Отвод под 90 градусов1
- Адаптер-штуцер2
- Отвод фитинговый1
Ещё 23 позиций состава и артикулы — после регистрации.
