John Deere 648H — Привод отключения трансмиссии (прямая передача)
· 50 позиций в составе· 1 моделей

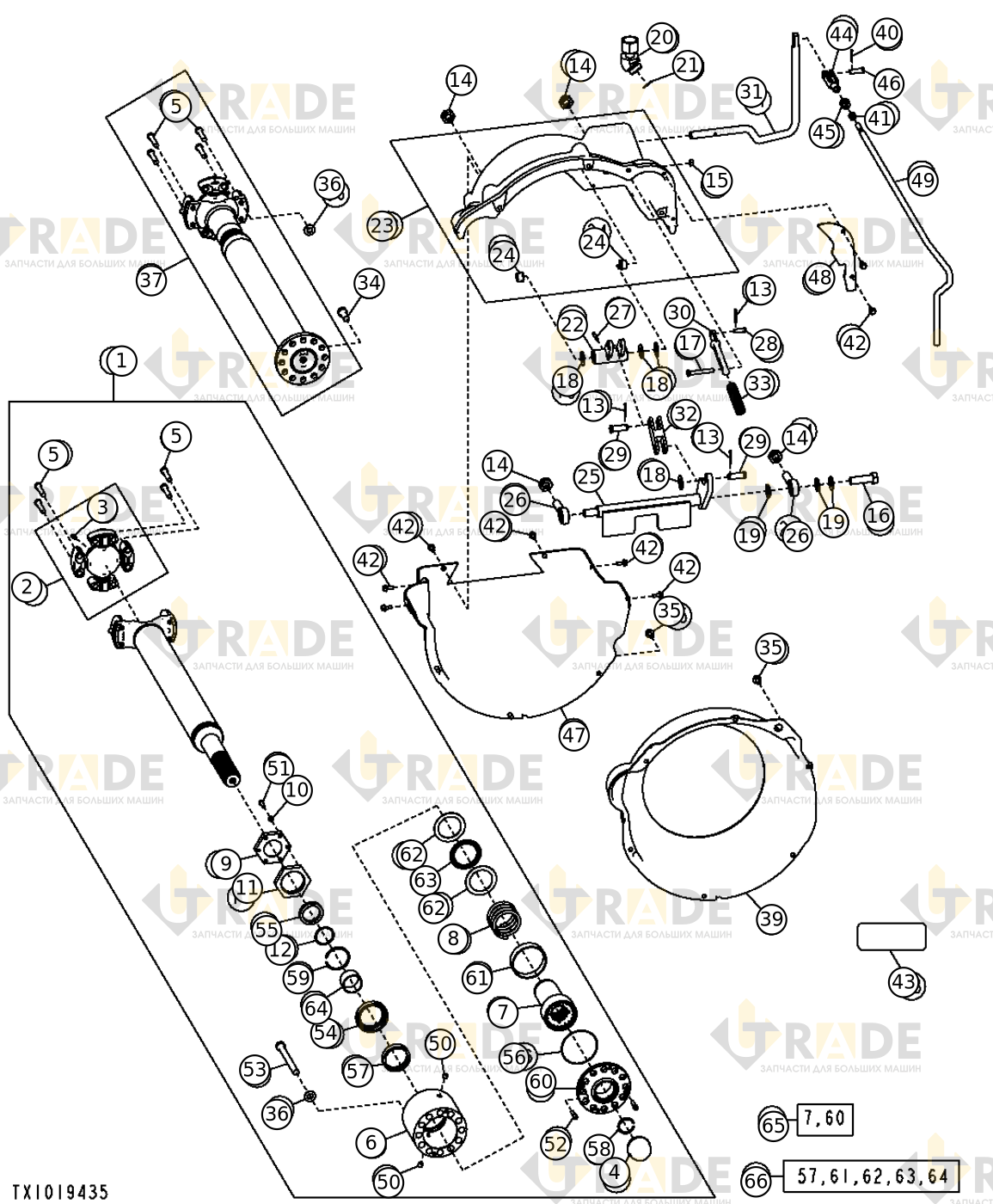

Взрыв-схема узла «Привод отключения трансмиссии (прямая передача)» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Крепежные детали рычага управления отключением на холоде коробки передач1
- Крестовина карданного шарнира2
- Смазочный ниппель2
- Колпак ступицы1
- Винт с шестигранной головкой, 3/8" X 1-3/4"8
- Крышка1
- Скользящий вал1
- Пружина сжатия1
- Втулка1
- Специальная закаленная шайба для карданного вала холодного отключения6
- Втулка1
- Уплотнительное кольцо (O-ring)2
- Котировочный штифт6
- Шестигранная гайка, 5/8"4
- Гайка шестигранная контргайка, M82
- Винт с шестигранной головкой, 5/8" x 2"2
- Болт с шестигранной головкой, M8×552
- Шайба с круглым отверстием8
- Шайба с круглым отверстием6
- Адаптер-фитинг под углом 45 градусов2
- Уплотнительное кольцо круглого сечения2
- Рычаг1
- Корпус1
- Втулка фланцевая цилиндрическая2
- Рычаг1
